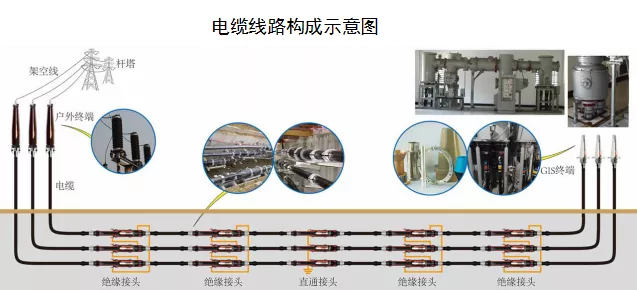

什么是電纜附件?電纜附件是對電纜線路中各種終端和接頭的統稱。
電纜附件的功能
電纜附件的功能,即電纜附件在電纜線路中所起到的作用。這首先要從電力電纜的基本結構說起:

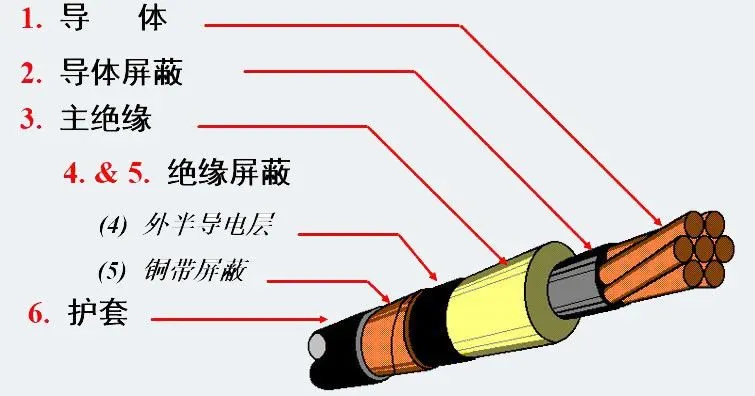

如上圖,電力電纜的基本結構包括:導體、導體屏蔽層、主絕緣、絕緣屏蔽層和外護套等幾個部分。
當電力電纜與其他電力設備或與其他電纜連接時,需剝?nèi)ヒ欢ㄩL度的外護套和絕緣屏蔽層。電力電纜中的導體施加電壓后,在電纜絕緣屏蔽層切斷處將產生電場集中現象,造成局部電場強度過大,嚴重威脅電力電纜的安全運行。此時需要通過技術手段來改善電場分布,達到控制局部電場強度的目的,保證電纜線路的可靠運行。
電纜附件的功能,就是控制電纜絕緣屏蔽層切斷口處的電場強度。

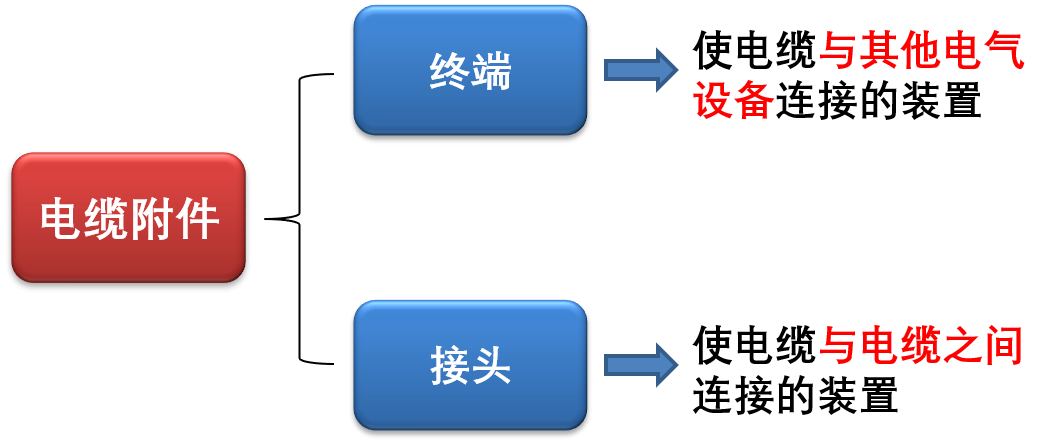

電力電纜與其他電力設備連接處使用的電纜附件,被稱為終端。
電力電纜與其他電纜連接處使用的電纜附件,被稱為接頭。
電纜附件工作原理
電纜附件實現對絕緣屏蔽層切斷口處的電場強度控制,有兩種工作原理:
①幾何型電應力控制法(應力錐)
通過在絕緣屏蔽層切斷口處安裝應力錐,來改變電場集中處的幾何形狀,達到降低局部電場強度的效果。目前常用的應力錐材料主要有硅橡膠(SIR)和三元乙丙橡膠(EPDM)。
②參數型電應力控制法
將合適的電氣參數的材料復合在絕緣屏蔽層切斷口處,以改變絕緣表面的電位分布,從而達到改善電場集中,控制電場強度的效果。
部分電纜附件產品介紹

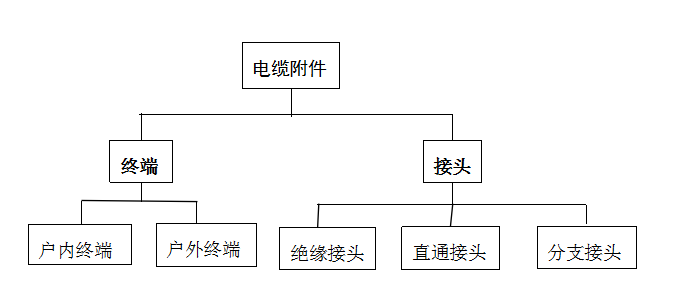

按照電纜附件在電纜線路中的安裝位置,可將電纜附件分為終端和接頭,并可做更進一步的細分。

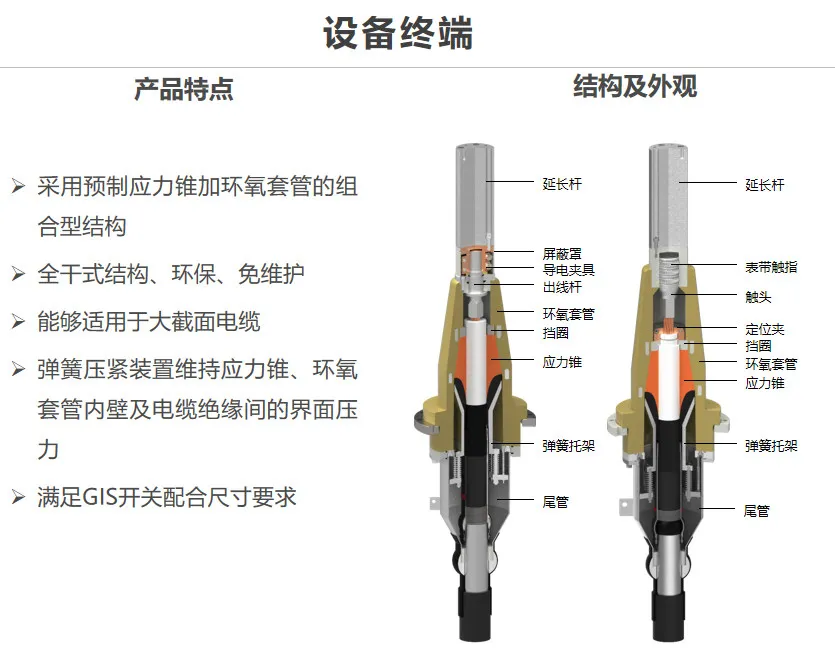

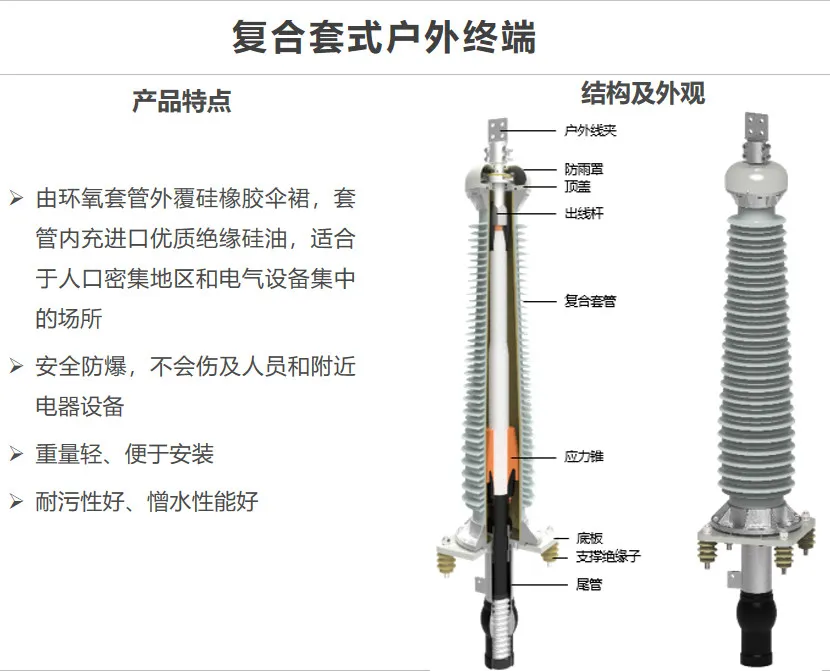

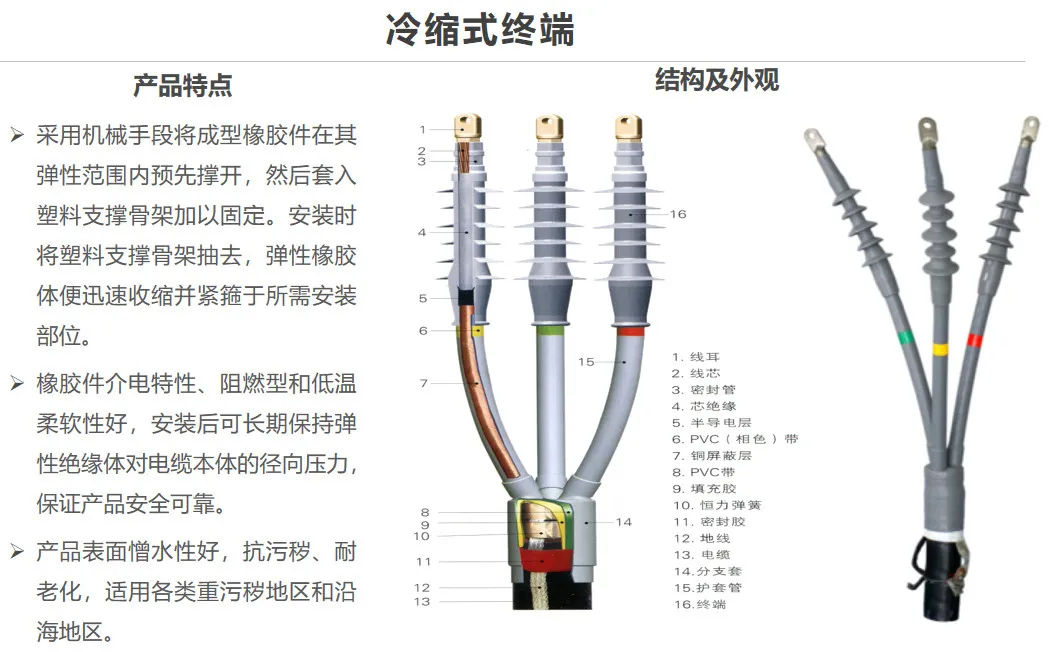

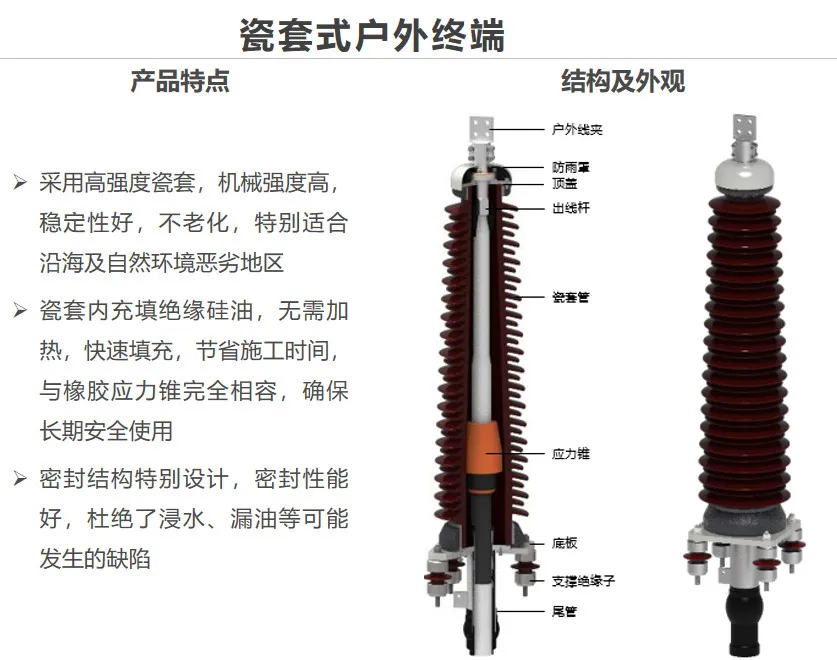

對部分電纜附件產品介紹如下:
電纜附件歸類分析
1分析完整的電纜附件的歸類
電纜附件的功能,是控制電纜絕緣屏蔽層切斷口處的局部電場強度。根據該功能,首先可以確定電纜附件屬于電氣裝置,應歸入第85章;其次“控制局部電場強度”這一功能,屬于一種獨立的功能,并且在85章其他品目未列名。因此,電纜附件應該按照“第85章其他品目未列名的具有獨立功能的電氣裝置”歸入品目8543項下。
在《商品名稱及編碼協調制度》商品分類目錄體系下,以《中華人民共和國進出口稅則》為基礎,可進一步確定電纜附件應歸入商品編碼8543709990。
2分析向海關申報時電纜附件的實際報驗狀態及其歸類
實際報驗狀態,就是企業向海關申報時進出口貨物的真實狀態,它是確定貨物商品歸類的事實基礎。
相對于其他工業產品,電纜附件的實際報驗狀態非常特殊!為滿足電纜附件在安裝使用上的技術要求,工廠實際交付的并不是完整的電纜附件,而是構成電纜附件的部件和材料。在經過現場安裝之后,才成為真正完整的電纜附件。即企業向海關申報為電纜附件的進出口貨物,實際并不是完整的電纜附件,而是可供安裝成為完整電纜附件的部件和材料。

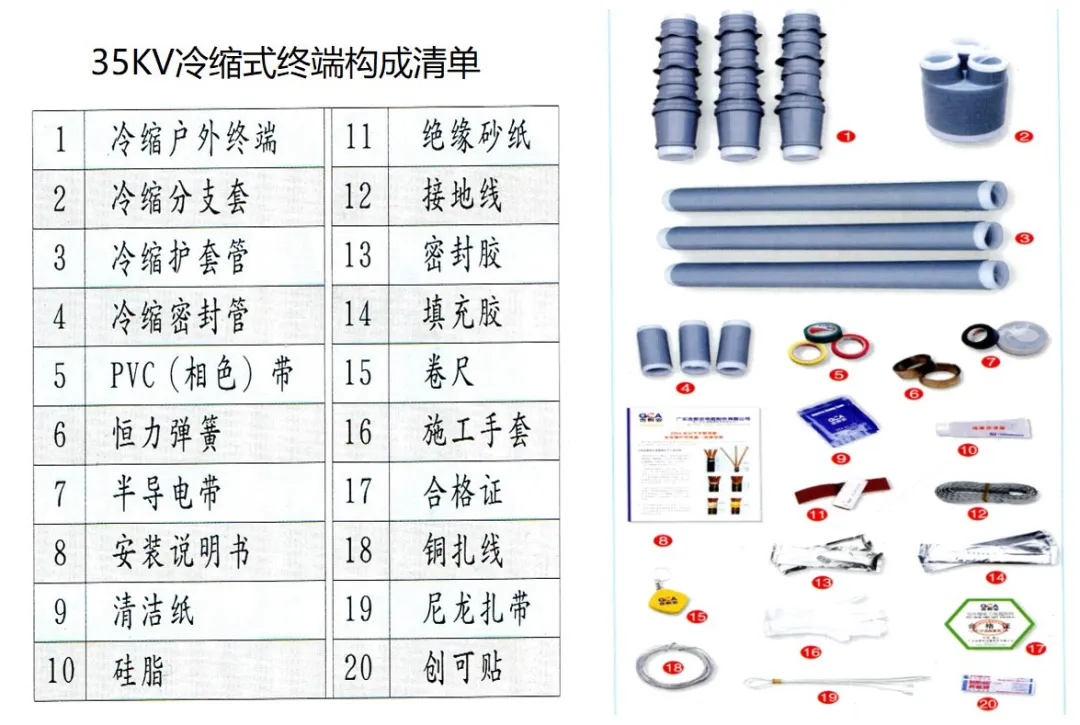

以電纜附件具體產品—35KV冷縮式終端為例,對電纜附件這一類產品特殊的報驗狀態及其歸類進行分析。
上述部件和材料須經過現場安裝在電纜上,即構成了完整的電纜附件。
