高壓電纜附件是如今高壓輸電系統的重要組成部分，其質量問題關系到高壓電網的安全運行。一旦電纜設備出現故障，將會造成巨大損失。因此，對電纜進行狀態監測意義重大。局放量檢測是目前最為常用的狀態監測手段。本文討論了局放的基本原理以及各種典型局放缺陷，對比了不同電纜局放檢測方法的優劣。

什么是局部放電？

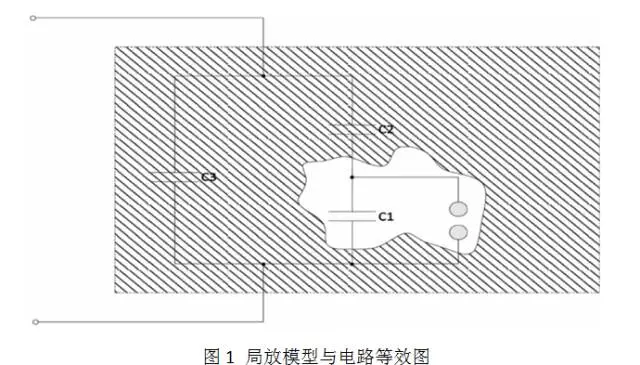

局部放電是發生在設備絕緣內部，未貫通高低壓電極的放電現象，會造成絕緣劣化，最終導致電纜壽命縮短。傳統的油浸紙絕緣電纜，局放對其絕緣性能影響較小，而對于固體絕緣電纜，如XLPE（交聯聚乙烯）或者硅橡膠電纜，局放會對其絕緣造成永久性損傷，導致絕緣性能下降。圖1展示了局放模型與等效電路。在生產或安裝過程中，電纜絕緣內部存在缺陷，如固體絕緣的空隙，液體絕緣的氣泡，或電場不均勻處。將空隙等效為電容c1，空隙的上層以及下層的絕緣材質等效為c2，臨近部分的完好絕緣等效為c3。我們可以獲得局放電路的等效模型。局放通常發生在絕緣內部，而且等效電容c1、c2以及c3無法被測量，因此，局放檢測屬于非直接測量手段。

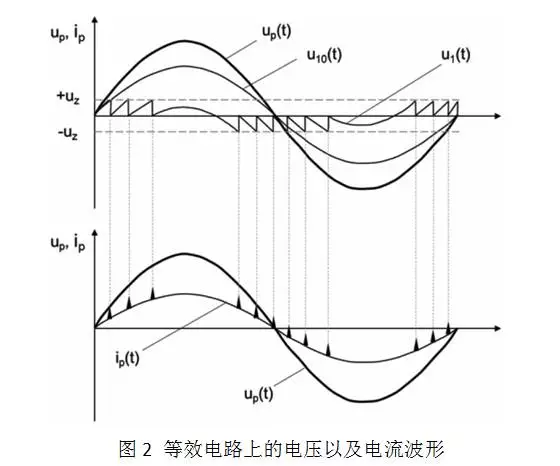

等效電路的電壓與電流波形如圖2所示。電壓UP（t）為施加在主絕緣上的系統電壓，U10（t）為空隙上的電壓。當U10電壓升高到空隙的擊穿電壓UZ時，空隙擊穿，C1兩端電壓下降，空隙絕緣恢復，同時C2被充電，當U10高于擊穿電壓Uz時，以上過程重復發生。而每次局放時，都將會在絕緣泄漏電流上疊加一個小的脈沖放電，如圖2所示。通過檢測放電脈沖發生的位置、時間以及幅值，我們可以對設備的絕緣運行狀況進行評價。

不同頻率下的局放

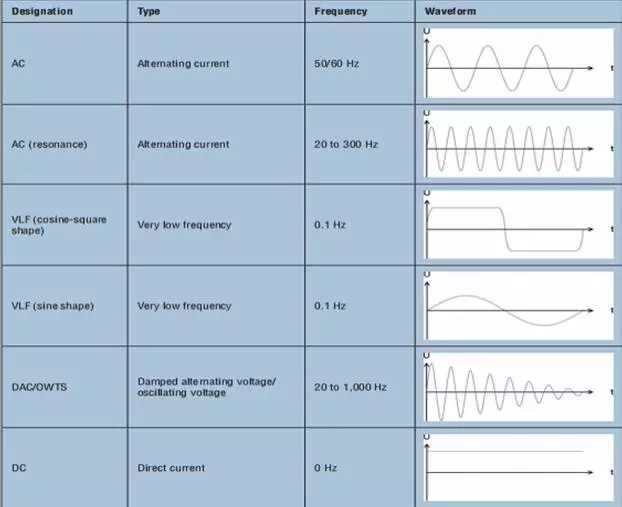

不同頻率以及電壓波形下局放的測量方法基本一致，因此，除了在工頻電壓下測量電纜局部放電外，還可以采用現場試驗的方法，在電纜上施加不同波形頻率的電壓，對電纜進行局放試驗。

由于直流電壓對于電纜附件絕緣的破壞作用較大，因此不建議在直流電壓下測量電纜局放，本文也不對其進行討論。
