熱縮套管的外層資料具有絕緣防蝕、耐磨等特點,而內層有低熔點、防水密封和高粘接性等長處,常被運用于線纜等的密封、絕緣和防護。本文詳細全面地介紹了熱縮套管選型中需求關注的的主要參數、正確檢測方法,以及運用留意事項,并舉例介紹怎么運用Digi-Key網站完結熱縮套管的產品選型。
熱縮套管的外層資料具有絕緣防蝕、耐磨等特點,而內層有低熔點、防水密封和高粘接性等長處,常被運用于線纜等的密封、絕緣和防護。
熱縮套管的主要參數
熱縮套管主要有長度、內徑(ID)、外徑(OD)、壁厚(W)以及縮短率等參數。長度、內徑、外徑和壁厚都比較簡單了解,其中內徑依據熱縮套管的縮短性,可分為出廠內徑、出廠壁厚和加熱修復后內徑和壁厚。縮短率是指出廠內徑和加熱修復后內徑比值。

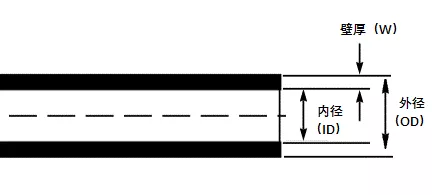

圖1:熱縮套管主要參數
熱縮套管的選型要點

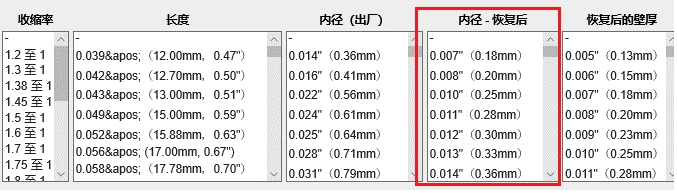

怎么挑選適宜的熱縮套管呢?這不僅取決于熱縮套管的尺度,跟熱縮套管的縮短比例也有很大聯系。許多客戶會依據熱縮套管的內徑、外徑、壁厚以及縮短率等參數進行挑選,這些參數在Digi-Key網站上都是列出的。
然而許多客戶在挑選的時分,往往忽略了熱縮套管的縮短性給熱縮套管功能帶來的影響。在熱縮套管受熱以后,尺度會發生改變。所認為你的運用挑選一個適宜尺度的熱縮套管,不是那么簡單。
為了使熱縮套管的絕緣性、防水性、密封性等功能不受到影響,熱縮套管的出廠內徑至少超過所運用物體直徑的20%。二擋熱縮套管加熱修復后,所運用物體內徑至少要比修復后內徑高10%。
列如,TE的RNF-100系列熱縮套管的出廠內徑是1.0”,修復后內徑是0.5”。那適合的運用物體直徑規模如下:
0.5+0.5 x 10% = 0.55”1-1 x 20% = 0.8”
所以說,最適宜的運用物體直徑規模為0.55—0.8”。
這并非說,底物超過這個規模不能用,僅僅影響熱縮套管的功能。比如超過0.8”,在套熱縮套管的時分或許不那么簡單,并且加熱修復后,熱縮套管的絕緣性、防水性等功能會下降。假如低于0.55”,因?yàn)樾迯?fù)后的內徑已經是0.5”,會導致密封性下降。
另外,在挑選熱縮套管色彩的時分,記得熱縮套管在膨脹時色彩時會變淺。這也就是說,在運用后熱縮套管的色彩或許跟剛收到時分的色彩略微有區別,但這不是缺陷。Digi-Key網站上也列出了熱縮套管色彩的參數。長度的變換也是一個在運用時需求考慮的因素。
熱縮套管參數的正確檢測
因?yàn)闊峥s套管的伸縮性和柔軟性,使得其尺度檢測起來不太簡單。
內徑 (ID) 檢測
熱縮套管是有伸縮性的,許多人選用傳統的尺度檢測方法,游標卡尺或許會導致熱縮套管拉伸變形從而得到過錯的檢測成果。如下圖所示,在檢測時熱縮套管拉伸變形,從而導致了過錯的內徑檢測成果。
圖2:拉伸導致內徑檢測偏大
為了處理檢測時尺度變形的問題,能夠用一套已知尺度的塞規來處理這個問題。依據熱縮套管的尺度,挑選適宜的塞規(先用外徑小于熱縮套管內徑的塞規,然后一步步替換尺度大的塞規直到尺度適宜)。需求悄悄緩慢的將塞規塞進熱縮套管,這樣就能夠得到正確的熱縮套管內徑尺度,即該塞規的外徑。
圖3:運用塞規正確檢測內徑
外徑 (OD) 檢測
檢測熱縮套管外徑時,游標卡尺的外力很或許會導致熱縮套管壓縮,導致檢測成果偏小。如下圖所示:
圖4:壓縮導致檢測外徑偏小
正確檢測熱縮套管外徑的方法,像檢測內徑一樣,塞入適宜尺度的塞規,很容易就能夠測出熱縮套管的外徑。檢測方法如下圖所示:
圖5.正確的熱縮套管外徑檢測
壁厚 (W) 檢測:
測出了內徑和外徑,壁厚就很簡單經過以下方式算出來了。
壁厚 W = (OD-ID)/2
以上參數的檢測,均為出廠參數測驗。加熱回復后,這些參數均會發生改變。
長度的縮短率檢測
長度的縮短率檢測就需求對熱縮套管加熱,檢測加熱前以及加熱修復后的長度改變率。長度的改變一般會用一個百分比來檢測表明,這個改變規模一般在-10%--0%(不是所有的熱縮套管都是這個值)。不過這個改變率能夠采納以下公式檢測核算。
長度縮短率 = (L1 - L2) / L2 X 100%
- L1為縮短修復后長度
- L2為縮短前長度
另外,檢測長度縮短率盡管看上去很簡單,或許會因?yàn)橐恍┎划?dāng)操作,導致檢測成果犯錯。比如檢測東西精度不行、熱縮套管加熱不充分導致縮短不徹底,這些問題只需求確保加熱徹底、檢測東西精度高,就能夠處理。此外,熱縮套管在烤箱加熱時簡單黏住,在烤箱加熱時熱縮套管需求用一個鐵絲類的產品防止熱縮套管黏住。
熱縮套管運用留意事項
不要經過拉伸熱縮套管套在線纜或者管子上,因?yàn)檫@或許會導致修復后熱縮套管撕裂。
因?yàn)闊峥s套管被運用時,有個最小打開直徑,始終運用指定的最小打開直徑。不要假定每個批次的產品尺度徹底一致,但是它始終會滿足指定的最小打開直徑。
不要假定熱縮套管每次都會縮短到徹底修復的尺度。有時分熱縮套管會縮短的比指定的修復內徑多一點,但是它仍滿足足夠的縮短尺度。
不要把熱縮套管剪得比需求的裝置長度長,因?yàn)闊峥s套管在修復后會變長??s短的越多,長度就會變得更長,能夠依據數據手冊上長度改變率核算你所需長度。
不要把熱縮套管運用在有鋒利邊際的東西上,因?yàn)闊峥s套管很簡單被刺穿。
要遵從裝置指南,特別是關于溫度的。假如溫度太低,會導致修復不徹底;假如溫度太高,會燒壞熱縮套管。
假如你用熱槍來修復管子,有或許會看到一些 皺紋。這是因?yàn)槭軣岵痪鸬?,但一般不?huì)影響熱縮套管功能。一般建議運用烤箱修復,因?yàn)檫@樣受熱會均勻;或者運用熱搶加熱基板,在基板上修復。
總結
熱縮套管不同的參數具有不同的功能,因此在選料、檢測及運用運用時須留意不同事項。
