20世紀90年代以來,跟著社會工業化水平和國度經濟實力的前進,我國提出了城市化樹立的打開戰略。由于原有的電力線路阻礙了城區打開,影響了城市化樹立。鄭州市近年來加大了對城市路程間斷拓寬改造的作業力度,這就央求對原路程的電力設備間斷改遷或電纜人地。從2001年到2004年,鄭州共投資26952萬元對舊城區間斷架空線人地改造,鄭東新區共投資18000萬元間斷電纜管網敷設。這些數據標明今后的電纜網絡會越來越多,開閉所的土地運用問題與城市環境規劃之間的對立日益突出。特別是改造舊城區時,狹小的街巷無法供給滿足的土地用于樹立開閉所,而占空中積小且易于搬家的10kV戶外環網柜、電纜分支箱能在配電節點中起著分支、分段、聯絡的功用,得到了遍及的運用。
1環網柜及電纜分支箱特性
(1)10kV戶外環網柜指SF:絕緣、SF滅弧的多回路環網供電單元,簡稱環網柜。每個環網柜由3~6路開關共箱組成,接線辦法活絡多樣,能夠滿足不同配電網絡的需求。開關選用三相聯動的SF6負荷開關或斷路器,其額定電流為630A,短時耐受電流可達20kA(3s)。由于這種特別的擺放結構,環網柜具有如下特性:負荷開關選用壓氣式結構,滅弧時間短,壽命長;接地開關有觀察窗,具有明顯地可視斷開點;戶外型、全絕緣、全密封結構,能習慣任何惡劣環境;體積小結構緊湊,占地小,設備簡單,免維護;無論是負荷開關、斷路器、接地開關,均為三相聯動結構,有效地避免了設備的缺相作業,操作便當、安全、牢靠;具有電動和手動操作安排,配FTU后即可結束配電自動化。
(2)10kV戶外電纜分支箱適用于戶外電纜多分支銜接,柜體選用不銹鋼鋼板,安定經用;帶電體為全密封絕緣結構,無需絕緣間隔,牢靠保證人身安全;主回路電流等級630A,支路電流等級200A.電纜分支箱以其全絕緣、全密封、耐腐蝕、免維護、安全牢靠、體積小、結構緊湊、設備簡單、便當、活絡等特性。由于環網柜、電纜分支箱體積小、技術指標先進,能夠起到傳統開閉所的效果,然后減少占地和縮短出線電纜長度,下降整體造價和維護費用,因而遍及運用于舊城區線路改造、新建開發園區、居民小區等。
2環網柜、電纜分支箱構成的電纜環網結構
2.1配電網絡的結構

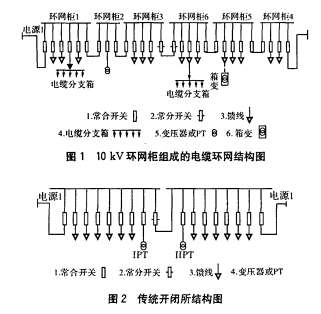

10kV環網柜組成的電纜環網結構如圖1,傳統開閉所結構如圖2。架空線路桿上架起的配電變壓器容量小(315kVA及以下)臺數多,人地改為電纜網后,受空間束縛,不可能全部選用同容量的箱變,多選用:
(1)自身帶變壓器的環網柜(圖1中環網柜2)
(2)環網柜出線至終端箱變(圖1中環網柜5)
變壓器容量普通為400~630kVA
2.2環網柜、電纜分支箱構成的電纜環網結構與傳統開閉所的比較剖析
(1)由圖1、圖2能夠看出,兩路電源正常辦法各供給3個環網柜,其出線路數可抵達6~24回,相當于2個傳統的開閉所(一個傳統開閉所出線在12回左右)。兩路電源構成一個“手拉手”環網無缺滿足開閉所的轉供負荷的功用,而且出線變?yōu)樗缮⑸⒉?,至每個分支或用戶的電纜長度大大縮短。
(2)環網柜構成的電纜辦法活絡,能夠依據用戶打開需求隨時刺進環網柜,而且能夠活絡地接入電源,滿足特別地域的多電源雜亂配網需求。而傳統開閉所受樹立范圍束縛,不易擴建。
(3)如圖1和圖2所示,環網柜每個區段操控1~4路出線,停電幾率小;開關站每個區段操控7路,停電幾率大;同時因環網柜松散散布,缺陷時停電面積小然后查找缺陷快、檢修的時間短,故停電時戶數較少,然后大大前進了供電牢靠性。
(4)一個傳統開閉所占空中積約為84m2,在舊城區改造時,不可能供給這么大的中心;而每臺環網柜僅占約3m2、電纜分支箱僅占約1m2的面積,且環網柜、分支箱因設備松散,更便于散布施行。
(5)樹立一座兩電源雙母分段作業的傳統開閉所約需資金120萬元;而1臺環網柜約為20萬元,1臺電纜分支箱僅為3萬元,故選用環網柜、電纜分支箱能夠大大減少工程造價。
(6)市區線路的改造還要充分思索城市景觀的要素,如柜型、顏色的挑選等。環網柜、分支箱由于外觀多式多樣,非常漂亮,較易和四周環境交融在一起。歸納以上六點,在電網人地改造中選用環網柜、電纜分支箱是理想的挑選。
2.3設備選型
(1)設備選型應思索經濟性和牢靠性的諧和,例如:1999年鄭州在剛間斷架空線人地改造時,由于國產環網柜技術不成熟,全部選用進口設備,每公里人地總造價高達600萬元左右。由于現在國產環網柜技術從前成熟,建議選用國產環網柜,另外關于相比照較集中、容量小的10kV專用戶,能夠選用電纜分支箱對其供電,這樣每公里人地總造價約為350萬元,能夠大大儉省投資。
(2)依據用地情況及用戶數環網柜回路數取3~6路較適合。
(3)思索與配電自動化合作,選用負荷開關而不用斷路器;帶電動操作安排或PT的環網柜應裝備配電自動化監控單元或預留接口。
3運用中的留心事項
(1)環網柜作為電纜線路的節點,接線活絡,操作便當。而電纜分支箱不能直接對每路間斷操作,僅作為電纜分指運用,因而分支箱不能用于主干網。
(2)預留回路便于今后打開用戶。預留辦法可在環網柜、電纜分支箱預留出線路數。也可由主干電纜II接入新的環網柜。預留回路必需用絕緣封帽密封前方可作業。
(3)在未結束配電自動化的區段,應在電纜側加裝短路缺陷指示器,以前進短路缺陷段查找的速度。
(4)帶有防爆孔的環網柜不應設備在街道上,避免事故時傷及行人。
(5)操作環網柜時要仔細檢查各種指示信號,對有壓力的開關,發現壓力缺乏禁止操作。
4總結
在城網架空線人地改造或新建電纜網工程中,在作業牢靠的前提下,從經濟性思索,建議選用國產設備。10kV戶外環網柜,如HXGN6型SF。環網柜,HXGW--12/630系列SF。環網柜;箱變能夠選用預裝式箱變,例如:YBMW--12/0.4系列箱變;電纜分支箱建議選用以硅橡膠為主材電纜接頭防洪型,例如:DFW-12系列,有特別開斷央求的能夠選用帶SF。負荷開關分?jǐn)嗟碾娎|分支箱。
