一、電纜附件質量問題產生的原因
跟著城市化進程的推動,城市道路架空線逐漸落地,電力電纜在電網線路中的占比逐年攀升,增長率達到10%,部分展開較快區域或許更高。受配電電纜使用量激增影響,電纜附件的需求量和制造需求量也同步迅猛添加。需求量的添加帶動了電纜附件工業的展開,更多的企業參與到電纜附件的出產、制造、出售、裝置;據某從業人員奉告,全國配電電纜附件廠家至少有180多家。如此很多企業也帶來劇烈的競賽,受利益驅使、賤價中標等要素影響,電纜附件出產質量下降成為普遍的現實,已呈現了劣幣驅趕良幣的現象。使用環節頻發附件故障也印證了產品質量的低下。而這種產品質量問題更多的表現在組成附件的各個部件質量不過關。電纜附件國標標準促進了職業進步,但其僅對附件的型式實驗做出了規定,默認電纜附件裝置工藝良好,沒有考慮電纜附件裝置的容錯性,沒有考慮導體進水和護套進水的影響,也未觸及電纜接頭的防火性等。附件的制造首要依托于歐美標準,國內配套標準不健全也阻止了附件工業的創新與展開。產品質量的監管仍存在著縫隙,附件質量檢測手段缺少;電纜附件職業沒有組建職業協會,缺少其自行的監督、公正、自律;附件使用商場呼喚著下一個“奧凱電纜”似的監管,優勝劣汰,進步整體的產品質量。附件數量的迅猛添加也使得附件制造需求猛增。但商場并沒有及時供應滿意如此巨很多附件制造需求的制造技能人才。建造環節有投運期限限制,施工單位為了趕快完結施工,勢必會使用一些未經專業訓練的人進行附件制造。附件施工的隱蔽性,龐大的制造數量,點多面廣無法施行有用的監控,監理檢驗人員自身技能的缺失,終究導致很多潛在缺點的附件投運。附件的終究使用者在開端也未發現問題的嚴峻性,直到存量急劇添加,故障會集爆發,嚴峻制約了供電可靠性,通過解剖剖析才逐漸發現附件制造問題的存在。盡管終究使用者開端了內部管控機制的施行,但商場仍然沒有建立起培育很多合格附件制造者的訓練組織,也缺少有用的監管準入機制??梢灶A見,電力電纜附件的產品質量和制造工藝質量問題在附件的供應側和監管未施行有用的革新前將長期存在。
二、配電電纜附件質量管控現狀
并不是所有的區域都需求進行附件質量管控,要判別附件質量是不是配電網運轉的首要矛盾。配電電纜故障率高低和故障品種要根據不同供電區域來討論,或者說與電纜的保有量和通道的形狀密切相關。但總體上分為,外破、附件、本體三大類。A+供電區域,電纜保有量大,電纜通道首要以電纜溝、電纜地道為主,電纜以電纜網,電纜線路為主。附件故障多發。A類、B類次之,通道電纜溝居多,少數直埋,電纜以電纜線路,架空混合線路居多;外破與附件故障近乎相等。C類以下;首要為電纜段,直埋量大,外破多發。
除了供電區域外,還要看該供電區域內大多數附件選用的材料和裝置方法。圖1羅列了配電電纜附件首要品種的優缺點。

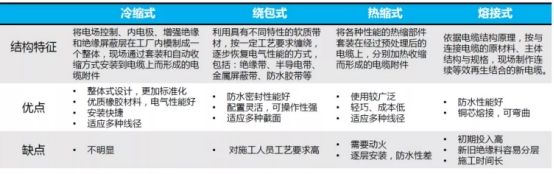

圖1 配電電纜附件分類
目前供電區域內首要以冷縮和繞包兩大類為主,熱縮式會集在終端,熔接式會集在接頭,后兩者保有量較少。
繞包附件的使用會集在上海、江蘇等區域,首要為繞包中心接頭,冷縮使用區域更為廣泛,掩蓋接頭和終端。
據上海、泰州對繞包接頭運轉狀況介紹,因其防水密封性強,接頭故障率比較低。
綜上所述,目前附件質量管控會集在以冷縮電纜附件為主的A+、A類供電區域。
三、冷縮電纜附件的質量問題
本地的配電電纜附件首要以冷縮電纜附件,《常見電纜附件制造問題》計算了本單位近5年冷縮電纜附件的故障狀況,其所露出的問題是所有使用冷縮電纜附件區域的一個縮影。通過解剖剖析,誘發故障的原因首先是水和潮氣的問題,這里邊既有電纜敷設工藝不過關導致電纜本體進水的原因,也有電纜附件防水性能不佳的問題,擋不住通道環境中的水,擋不住電纜本體(內護套和線芯)中的進水。
詳細到冷縮電纜附件上說,首要有防水方法單一,絕緣主體抱緊力缺乏,防水帶原料量較差等。其次才是工藝的問題。
制造工藝質量問題首要體現在:
(1)防水密封不良:中心接頭內護套和絕緣主體端部防水帶材繞包不合格導致絕緣受潮引發接頭擊穿;
(2)裝置尺度錯誤:附件要求操控的鎧裝、護套、絕緣、半導電、導體等各結構層的剝切尺度超越附件出產廠家工藝要求,致使各部件調配錯位,應力會集電場畸變導致附件故障;
(3)外半導電層斷口和電纜絕緣層處理工藝不規范、導體壓接不良等導致應力會集、壓接點發熱,引發故障。
上述制造缺點常常在故障附件中混合呈現,甚至呈現附件與電纜截面不匹配、接頭內部留傳冷縮塑料原料支撐部件引發故障事例,露出了配電電纜附件裝置人員人員雜亂、無證作業、技能缺失、辦理混亂,已不能滿意附件可靠性裝置要求。
產品質量問題首要表現在附件核心部件中心接頭絕緣主體抱緊力缺乏、應力錐半導電層缺失、插拔頭硅橡膠T型頭半導掉落等問題、附件使用硅脂揮發度不合格引起接頭或插拔頭套管爬閃故障,防水密封膠帶不合格導致接頭密封性能降低一級。
四、冷縮電纜附件的質量管控辦法探討
鑒于榜首部分所述職業的現狀,附件供應側的改革不會主動較快的產生。目前,首要是用戶側通過管控辦法倒逼供應側革新。下面首要探討電網用戶的管控戰略。
結合實際,針對存量和增量電纜附件采納不同的管控辦法。
對于增量電纜附件,建立責任追溯機制,一是要使用好供貨商績效點評機制,進步附件收購質量;二是捉住接頭制造人員辦理這個核心問題,充分使用持證上崗、設備掛牌、要害環節攝影攝像、部分放電實驗等嚴把施工質量檢驗關。詳細辦法如下:
1.新增附件方面
(1)收購優質附件
優先收購防水密封優秀的冷縮電纜附件,密封方法詳見《中壓冷縮接頭防水密封方法對比》,A+、A、B類供電區域使用優質附件。
(2)展開首件點評
對初次使用的電纜附件,根據技術規范,展開首件點評作業。查驗首件附件的接頭絕緣主體、應力錐、插拔頭硅橡膠T型頭、防水膠帶、硅脂等首要部件首要材料、了解裝置工藝、查看型式實驗和出廠實驗報告,進行現場試裝實驗,必要時根據規程送檢,驗證首件質量過關。
(3)做好供貨商績效點評
建立可行的配網設備建造及運檢階段專業化的供貨商績效點評作業機制,根據設備實驗(包含抽檢、交代實驗、專項實驗)成果、設備運轉缺點信息、設備運轉故障信息、通報文件(包含宗族性缺點、質量問題等)以及售后服務質量信息等對供貨商績效展開點評,并根據點評成果對供貨商進行分級,并將點評成果反應至物資收購階段,為設備投標收購供應參閱,進步附件物資收購質量。
2.附件制造人員方面
(1)展開附件人員摸底
粗略計算電纜附件制造有五類人:
榜首類是附件廠家的專業施工部隊,大多通過專業訓練,獲得資質,但也有老帶新試手的狀況。第二類是施工單位自己養的附件制造人員,少數通過專業訓練,很多無證,是管控的要點人群。第三類是附件制造個體戶施工部隊。代售附件,并進行附件制造,人員狀況與第二類相同,也是管控的要點人群。第四類是個體制造人,大多有證,但打一槍換一個地方,流動性大。第五類是電纜運維辦理的主業人員,偶然做,競賽演示為主,大多無證。
展開附件人員信息承認和收集作業,根據上述分類,把握本區域電纜附件制造人員首要構成狀況,取證狀況,圈定優先訓練取證人員和數量。
對存量附件制造人員登記造冊,或歸入APP等數字系統辦理,建立準入機制。
除了推動用戶側人員的數字化管控外,也應推動附件裝置服務供應側數字化,3M信息化電纜附件裝置服務渠道就是一個很好的范例。
(2)展開附件制造人員取證訓練
取證訓練應優先以添加合格附件制造人員的供應為主。
采納分類取證戰略:
已經參與訓練獲得權威組織證件的人員,經考核后直接發合格證;首要以榜首類人員為主。
未參與訓練的,經訓練考核合格后發證。首要是第二類、第三類、第四類人員。
供電單位主業人員主張采納崗前訓練的方法培養,避免與取證人員混合訓練。崗前訓練主張選用南網訓練方法,包含電纜附件制造、敷設、檢驗、運維等全方位崗前訓練。若運維人員也取證,從實際狀況看,是不能添加附件制造人員供應的。
訓練組織僅靠電網公司的訓練基地發力,就目前看還缺乏以滿意實際的需求,還應監管組織、包含電網等用戶側、附件廠家等供應側合力培養,前提監管組織或職業建立供應需求系統和載體。
(3)加強附件制造人員現場管控
使用實時攝影、現場抽查,嚴控不具備合格作業資歷人員從事電纜附件裝置。初次施工人員全程監控,共同進行工藝管控。
實際上,在不進行數字化辦理的狀況下很難履行。附件制造點多面廣,只靠人力很難監控到位。
3.附件制造工藝管控方面。
建立附件制造工藝管控機制、人員系統、可操作移動渠道。履行要害環節攝影攝像查看制度,要求電纜附件制造裝置人員留存要害環節要害步驟帶有尺度標示清晰的裝置圖片(包含外半導電層剝切、壓接、應力錐裝置完結等要害環節尺度丈量相片),裝置完結后,使用移動渠道發專職人審核,一起要害環節相片印象作為檢驗材料和電纜附件裝置記錄提交上報。在交流耐壓交代實驗基礎上,推廣振蕩波部分放電檢測。
上述3條,是建立并施行責任追溯機制的基礎。
4.圖紙審核方面。
加強新建、擴建、技改、維修、業擴接入等工程圖紙會審,削減非必要接頭數量;加強電纜通道檢驗,進步新增通道質量,督促施工單位進步電纜敷設水平,合理安置電纜段段長,削減非必要接頭。
5.配電電纜施工部隊方面。
據不完全計算,僅活潑在本地的配電電纜施工部隊近200多家,也與附件裝置人員類似,人員素質、配備水平、施工才能參差不齊,整體的施工質量不高。配電電纜及通道能否以一個健康的狀況入網大部分取決于施工部隊的施工質量,施工一旦成型則難于更改,即使更改或許又為后期添加附件的數量等。因此抓配電電纜施工部隊辦理也是進步配電電纜及附件施工質量的要害。從上述附件制造人員的分類可見,施工部隊辦理下附件人員是人員管控的要點之一。使用單位應組織擬定相關辦理辦法,將施工企業裝置成績歸入日常辦理,并建立施工企業責任追溯機制,歸入入網資質。
對存量電纜附件采納下述辦法:
1.做好附件帶電檢測作業。使用中心接頭特高頻局放檢測、電纜插拔頭超聲波局放檢測,結合紅外測溫檢測、停電振蕩波局放和超低頻介損測驗,對重要線路電纜附件展開帶電檢測。
2.加快宗族缺點附件更換。擬定宗族缺點附件反措方案,根據電纜重要程度、帶電檢測狀況、施工的難易程度逐漸更換存在質量問題的電纜附件。
