電纜附件發展進程與構造
時間:2021-12-30 13:10:17 點擊次數:806

1電纜附件發展進程

電纜附件是指電纜線路中各種電纜的中心銜接及終端銜接件,它與電纜一同構成電力運送網絡。跟著電纜制造技藝的不時發展,電纜附件閱歷了澆注電纜附件、繞包電纜附件、熱縮電纜附件、預制電纜附件及冷縮電纜附件等幾個階段.如今運用最為普遍的是熱縮電纜附件、預制電纜附件和冷縮電纜附件。

2各型電纜附件的構造

2.1熱縮電纜附件

2.1.1熱縮附件縮短原理.熱縮材料又稱為高分子外形"回想"材料,首要是運用結晶或半結晶的線性高分子材料經高能射線映照或化學交聯后成為三維網狀構造而具有外形“回想效應”的新式高分子功用材料.交聯高分子在高彈態間具有彈性,施加外力拉伸或擴張后,驟冷使其維持情況,材料雖經擴張形變但具有“回想效應”,當溫度升高到軟化點以上,形變立即消弭,立刻康復到原來的外形[2-3].運用條件:-30~100℃.2.1.2熱縮附件構造及首要部件.根據運用場所的不同,分為戶內終端、野外終端、中心接頭.戶內終端首要部件:分支手套、應力管、戶內絕緣管、密封管、配附件等;野外終端首要部件:分支手套、應力管、野外絕緣管,密封管、三孔雨裙、單孔雨裙、配附件等;中心接頭首要部件:應力管、絕緣管、半導電管、護套管,配附件等。

2.2預制電纜附件

2.21預制附件安裝原理.預制電纜附件選用高彈性、高韌性的特種硅橡膠,與電纜本體按必定過盈配合在工廠整體預制成型,運用時用力套進安裝部位,國外又稱為推進式電纜附件.運用條件:-50~200℃。

2.2.2預制附件構造及首要部件.根據運用場所不同,分為戶內終端、野外終端、中心接頭.戶內終端首要部件:戶內終端頭,熱縮指套、熱縮管.配附件等;野外終端首要部件:野外終端頭、熱縮指套,熱縮管、配附件等;中心接頭首要部件:中心接頭,熱縮護套管、配附件等。

2.3冷縮電纜附件

2.3.1冷縮附件安裝原理.冷縮型附件材料是運用高抗撕、高彈性硅橡膠優良的彈性,用螺旋管狀塑料支撐材料將原始情況的附件擴張到工藝請求的外形尺寸,安裝就位后,把支撐材料一圈圈連續抽掉,附件依托橡膠彈性緊緊地包敷在電纜上.運用條件:-50~200c。

2.3.2冷縮附件構造.冷縮附件首要部件.根據運用場所不同,分為戶內終端、野外終端、中心接頭.戶內終端首要部件:戶內終端頭、冷縮指套、冷縮絕緣管.冷縮密封管、配附件等;野外終端首要部件:野外終端頭.冷縮指套.冷縮絕緣管、冷縮密封管、配附件等;中心接頭首要部件:中心接頭.鎧裝帶、防水帶,配附件等。

3各型電纜附件的功用特征

如今這3種運用普遍的電纜附件在材料、構造、安裝上具有明顯的差別和特征,從而對運用也發作了較大影響.下面就運轉可靠性,安裝簡約性、儲存特性、市場價錢等方面逐一加以分析比擬。

3.1運轉的可靠性

3.1.1從材料角度分析.預制電纜附件和冷縮電纜附件選用的是特種硅橡膠,而熱縮電纜附件選用的是聚烯經塑料.硅橡膠分子鏈?zhǔn)滓獦?gòu)造為Si-0鍵,分子鍵能高達444kJ/mol,而聚烯經分子鏈?zhǔn)滓獦?gòu)造為C-C鍵,分子鍵能抵達340kJ/mol,從分子構造來說,硅橡膠更安穩.此外,硅橡膠還具有以下幾種共同的功用!:①硅橡膠在-50~250℃間不斷具有良好的彈性;②抗露電起痕才干強,抗露電起痕可抵達1A4.5級;③適用溫度范圍廣:在-50~200℃狀況下都可運用;④具有耐幅射、耐X射線、耐Y射線.抗紫外老化的特別功用;⑤憎水功用優良,淋雨情況下可主動遷移表面臟物,具有抗污穢才干;⑥安裝后與電纜本體恤合為一體,對電纜主絕緣施加安穩的壓力與電纜同呼吸,能有效降落電纜終端的放電量。

從多方面來說,硅橡膠比聚烯經功用更優良.因此,選用硅橡膠材料的預制附件和冷縮附件比選用聚烯姬材料的熱縮附件功用更好,運轉更可靠。

3.1.2從構造角度分析.電纜附件構造中,最關鍵的是電應力操控部件.選用電應力操控的首要目的是要操控處于電纜屏蔽層或隔離層結尾處的電應力.假設不選用電應力操控,便會發作放電,這時電纜屏蔽層或隔離層結尾的壽數便取決于屏蔽層端部處的電應力及首要電介質的放電電阻,普通壽數不超越1年.因此,對中高壓電纜屏蔽堵截處均需選用電應力操控措施.處理電應力分布的辦法首要有2種:一是運用改動屏蔽堵截處幾許外形的模制電應力錐,另一種是在屏蔽堵截處運用應力管,即參數型電應力操控.它是運用材料的阻抗、電阻–電容特性來改善電應力分布。

應力管和應力錐操控電場應力的原理不同,可靠性差別較大。

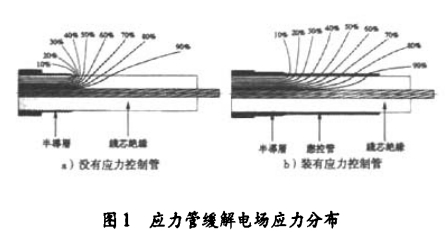

應力管是運用材料參數來操控電場應力,它對材料請求很高.制備應力管的材料有必要一同稱心:體積電阻率在10°~10"Ω·cm;介電常數大于25.這2個條件要一同稱心是比擬艱難的.由于這2項電氣參數受每道消費工序影響都很大,對材料配方、共混、造粒、直到擠塑等工藝均有較嚴苛的請求,招致應力管電氣參數極易發作漂移,可靠性較差,應力管緩解電場應力分布如圖1所示。

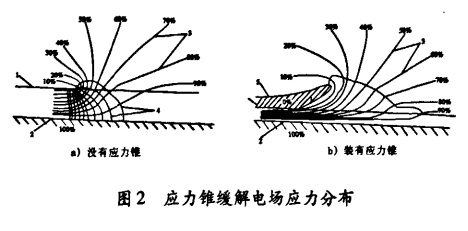

應力錐則運用部件幾許外形來操控電場應力,對材料電氣功用參數請求不高,體積電阻率在1~100cm就可稱心.幾許外形經過模具成型很容易得到保證,參數基本不會發作偏向.因此,應力錐構造的電纜附件比應力管構造的電纜附件可靠性要高得多,應力錐緩解電場應力分布如圖2所示。

通常熱縮附件中心部件是應力管,預制附件中心部件是應力錐,而冷縮附件有選用應力管構造的;也有選用應力錐構造的。

從前面所述,我們可以說選用應力錐構造的預制和冷縮附件運轉可靠性,應力管構造的冷縮附件次之,應力管構造的熱縮電纜附件要差一些。

3.2安裝的簡約性

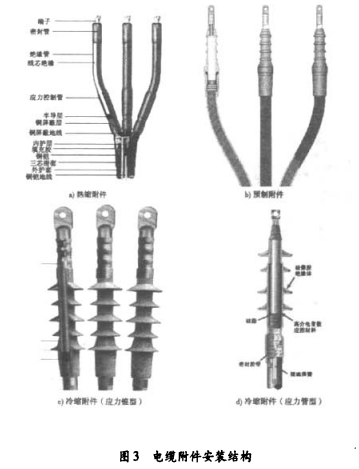

比擬澆注和繞包附件,熱縮、預制、冷縮這3種類型的電纜附件在安裝操作上均有很大改善.安裝簡化、效率進步,對環境和氣候的依賴性也大幅度降落,是公認的新一代電纜附件.但細致到各型電纜附件,由于各自的特征,決議了它們?cè)诎惭b上還是有必定差異,各種電纜附件安裝構造如圖3所示。

熱縮電纜附件由具有“回想效應”的聚烯經材料制成,現場安裝時有必要抵達使其軟化的溫度條件( 120 ~ 140 ℃)才干康復其回想外形,因此需動明火(液化氣或酒精噴燈)加熱使其縮短.在燒烤時火焰不能太強,也不能過于會集在某一處。

時間太長,不然易形成熱縮件燒糊,表面碳化.并且,熱縮附件的配件含地線、銅扎線材料,也有必要要用火烤或電加熱焊牢.因此給安裝操作帶來必定難度.另外在一些不能動明火的特別場所,如煉油廠、化工廠、煤礦山洞等地,熱縮附件在運用上遭到約束。

冷縮附件由硅橡膠材料制成,在工廠經預擴張后用支撐管固定,現場安裝時只需抽掉支撐管,由于硅橡膠具有優良彈性而主動縮短,抱緊電纜本體,因此不需動明火.加之冷縮附件的配件頂用恒力繃簧來固定地線,用鎧裝帶來康復電纜機械強度,用防水帶來康復電纜外護層和防水,不存在需動明火的當?shù)?安裝更為簡約。

預制附件是選用具有極佳柔韌性和彈性的硅橡膠制成,比電纜本體小一些,在現場安裝時運用硅橡膠彈性和硅脂的光滑性推入電纜本體安裝部位,和電纜本體歸于過盈配合.其他部件包括熱縮分支手套、熱縮絕緣管、護套管等,需現場用明火烘烤縮短.因此,預制附件介于熱縮附件和冷縮附件之間,在一些不能動明火的特別場所預制附件運用也遭到約束。

綜上所述,冷縮附件安裝最為簡約,完整不動明火,操作時只需現場抽芯即可,地線用恒力繃簧固定;預制附件安裝次之,關鍵部件(預制橡膠件)不動明火,其他部件需動明火燒烤縮短;熱縮附件安裝比擬而言要復雜一些,一切部件均需動明火加熱縮短。

3.3 儲存特性

3.3.1規范種類不同.熱縮附件和冷縮附件都是選用擴張工藝制造的,含3~4種規范,每種規范可適用于3個電纜截面;預制附件是在工廠預制成型,現場安裝運用硅橡膠的優良彈性與電纜本體過盈配合,因此包括十幾種規范,每種規范普通只適用于一個電纜截面.由此形成廠家和用戶在備貨上面臨不同:預制附件有必要備齊一切規范,種類比擬繁復,靈敏性和適用性低一些;熱縮附件和冷縮附件只需備3~4種規范,靈敏性和適用性高。

3.3.2儲存期限不同.熱縮附件和冷縮附件都選用擴張定型,但工藝上有很大不同.熱縮附件是高分子聚烯經在加熱到軟化溫度時運用機械或緊縮空氣法停止約2.5~3倍(機械擴張可更高)擴張,隨后驟然降溫使其定型.聚烯經材料分子之間處于一種均衡情況,除非再次加熱到軟化溫度,不然該外形在常溫下可不斷堅持不變.因此,熱縮附件儲存周期基本不受約束。

冷縮附件則是依據硅橡膠優良的彈性在常溫下運用機械法停止約2 ~2.5倍擴張,隨后放入支撐管使其定型.硅橡膠材料處于一種張力情況,當現場安裝抽芯取出支撐管時,橡膠的張力會使其自然回縮.由于橡膠不斷處于張力情況,在較長時間后會發作彈性疲憊,招致回縮不到位.因此,冷縮附件儲存周期遭到約束,普通有必要在6~9個月之內運用。

預制附件則是在工廠預制成型,不經擴張,外形不斷堅持如一,橡膠材料分子間處于一種均衡情況,現場安裝直接推至電纜本體的相應部位.因此,預制附件儲存周期不受約束。

3.4市場價錢比擬

同規范電纜附件比擬,熱縮附件的價錢,冷縮附件的價錢,是熱縮附件的4~10倍,預制附件價錢接近冷縮附件。

近年來,冷縮附件消費廠家增加,市場競賽劇烈,價錢曾經趨低,進口產品(如3M冷縮附件)仍然維系較高的價錢.可是,國內產質量量良莠不齊,不如進口產質量量安穩.不過,從電纜附件國內市場發展的進程看,國產逐步取代進口將是趨向所向。
