1.定義
線束工廠熱縮區域全部熱風槍的操作。
2.責任
教導職工正確操作熱風槍,確保安全正常運行,進步產品質量與出產功率。
3.處理內容與方法
3.1接通電源,設置溫度檔為Ⅲ ,溫度調度為600±10℃,設備正常作業,指示燈亮

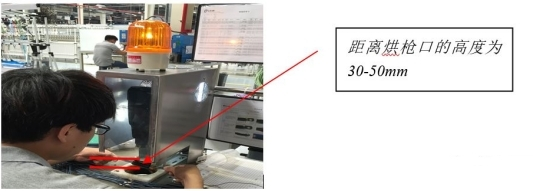

3.2按將熱縮套管移至U形端子或超聲波焊接處的中心方位,并將其置于熱烘槍的風口中心,高度為緊貼保護罩的上表面, (間隔烘槍口的高度為25MM,即保護罩的厚度),見下面示意圖

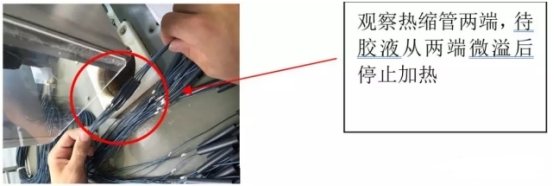

3.3均勻,同步地滾動導線(和出風口至少正90°,不允許和出風口方向共同,見右圖,導線與桌面平行);將熱縮套管加熱縮短至包緊U形端子或超聲波焊接處,帶膠熱縮套管還須待膠液從兩頭微溢后間斷加熱。
3.4熱縮套管直徑與每次熱縮數量的對應關系請見下表:
熱縮套管內徑 (直徑D;單位mm) |
每次最大熱縮數量 (單位:pcs) |
D ≤6 |
6 |
6<D≤10 |
5 |
D>10 |
4 |
注:在臺面上不能放置過多的半成品,每次最多只能放置一把
3.5常見的熱縮注意事項

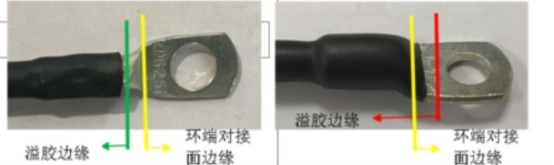

A.熱縮套管溢膠方位不能超過環端對接面邊際;

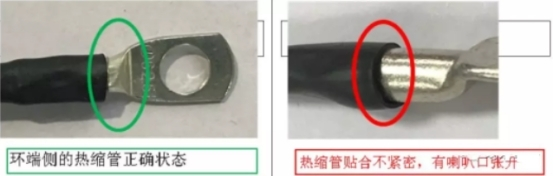

B.端部無芯線顯露,貼合嚴密,無破損;

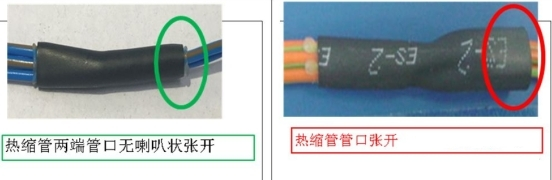

C.熱縮套管兩頭不可有喇叭口
D.熱縮套管應完全掩蓋絞接點,盡量居于絞接點中心

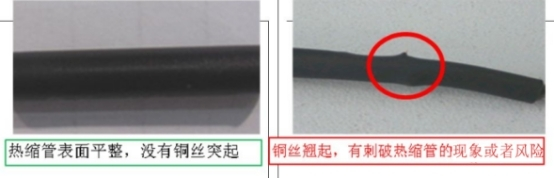

E.不可有銅絲刺破熱縮套管的現象或許風險

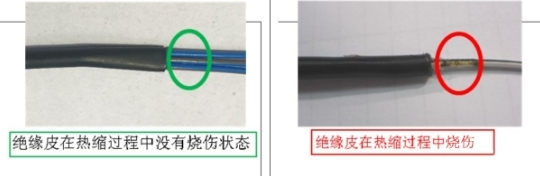

F.熱縮時間不可過長,防止發生過多的溢膠或許損傷絕緣皮

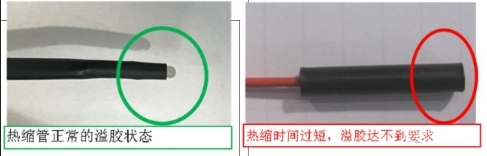

G.熱縮時間不可過短,防止無膠溢出
