關于電纜附件的一些基礎知識
時間:2021-06-11 11:23:14 點擊次數:1010

電纜附件是電纜線路中必不可少的組成部分,沒有附件則電纜無法工作,完成輸電任務是電纜及附件組成的電纜線路的整體。

可以說電纜附件是電纜功能的一種延續。

一個質量可靠的電纜附件,受限是設計必須合理,接著是生產電纜附件所用的部件或材料及性能能偶滿足相應的標準規定的要求。

一、基本概念

電纜附件:在電纜線路中各種電纜終端和電纜結構的統稱。

電纜終端:安裝在電纜線線路的末端與架空線或電氣設備連接的一種裝置;

電纜接頭:指的是電纜與電纜之間相互連接的一種裝置。

二、電纜附件產品的技術要求

連接電阻小、聯接穩定,能經受其故障電流的沖擊,具有一定的機械性能。

三、電纜附件產品材料組成:三元乙丙膠橡膠、硅橡膠等

三元乙丙膠特點:耐電暈型,耐游離放電能力、耐熱、機械性能好、較好的化學穩定性。

三元乙丙膠橡膠作為電纜附件材料使用,在國外有四十年成熟經驗,在國內也有哦十多年的應用經驗。用ZPDM材料和注塑工藝制作電纜頭有效解決電場盈利集中,能承受一定機械應力及解決由電纜屏蔽層斷裂問題

硅橡膠特點:友誼的耐候性、抗紫外線、耐老化、耐臭氧、耐腐蝕、使用壽命長。工作溫度在負60度到260度運行還能保持柔軟性?;貜椥裕砻嬗捕扔?jì)機械性能無明顯變化。



四:電纜附件的生產歷程:

澆注電纜附件;繞包電纜附件;熱縮電纜附件;預制式電纜附件;冷縮電纜附件。自前生產廠家應用最產泛是后三種。

目前電纜事業部主要是生產:預制式電纜附件和冷縮電纜附件。

預制式附件的產品性能:

主要采用幾何結構法,即應力錐處理應力集中向題。

優點:

產品性能優良,安裝更簡便快捷,彈性好。安裝性能:

安裝時對電纜絕緣層外徑尺寸要求高,通常的過盈量在2-5mm(即電纜的絕緣層外徑要大于電纜附件丙孔直徑2-5mm),過盈量小,電纜附件出現故障,過盈量大,電纜附件安裝困難。

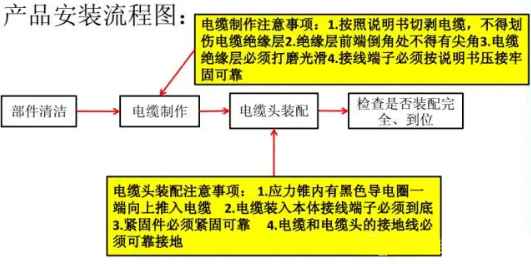

安裝的關鍵點是:

附件尺寸與待安裝電纜的尺寸配合要符合規定要求。安裝時用硅脂潤滑界面,以便于安裝,同時填充界面氣隙。

預制式附件,一般是靠自身橡膠彈力,具有一定密封作用,有時也采用密封膠和彈性夾具。


冷縮式附件的產品性能:

性能優良,彈性好,可保持持久的密封性,界面之間不易產生間隙,能形成完美的介電特性安裝性能:

與預制式相比,它的優勢在于安裝更為方便,只需在正確位置上,抽出電纜附件內襯芯管,即可安裝完工,所用的材料從機械強度上比預制式附件更好,對電纜絕緣層外徑要求不是很高,只要電纜附件的內徑小于電纜絕緣層外徑2mm,就能夠滿足安裝要求。

因此,冷縮附件產品已成為中低壓及高壓電纜采用的主要形式。



一.電纜附件分類:

1.按電壓、電流分可分為:15kV/200A,10kV/250A,25kV/200A,35kV/200A,20kV/250A.15kV/600A,35kV/600A,10kV/630A,35kV/600A/630A,40.5kV/600A,40.5kV/630A,35kV/1250A(內錐插拔式終端)

2.按地域分為:美式和歐式

3.按連接方式分:插拔式和螺栓式

預制式產品廣泛應用于:

箱式變電站,箱式環網柜,充氣柜及電纜分支箱等帶歐式標準套管的設備柜體,具有體積小,重量輕,安全可靠,組合方便等特點,適用于配電網絡的使用,且拆裝靈活,重量輕,全封閉,全絕緣,全防護,免維護,抗淹沒,抗污穢,同時表面包覆有一層半導電屏蔽層,在正常工作或接地良好情況下,即使操作人員接觸產品表面也不會造成對人員的傷害,和設備損壞,大大提高設各使用安全性及供電可靠性。
