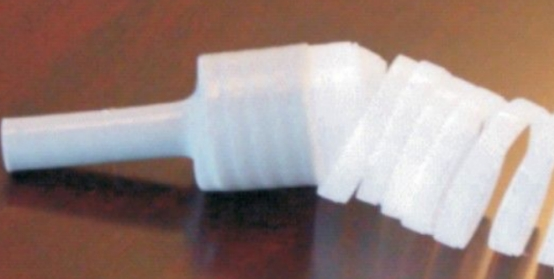

冷縮電纜附件就是利用彈性體材質(常用的有硅橡膠和乙丙橡膠)在工廠內注射硫化成型，再經擴徑、襯以塑料螺旋支撐物構成各種電纜附件的部件。
長處
體積小、操作便利、敏捷
電纜附件現場裝置時，將這些預擴張件套在經過處理后的電纜末端或接頭處，抽出內部支撐的塑料螺旋條(支撐物)，壓緊在電纜絕緣上而構成的電纜附件。由于它是在常溫下靠彈性回縮力，而不是像熱縮短電纜附件要用火加熱縮短，故俗稱冷縮短電纜附件。前期的冷縮短電纜終端頭只是附加絕緣選用硅橡膠冷縮部件，電場處理仍選用應力錐型式或應力帶繞包式。
現在遍及都選用冷縮短應力操控管，電壓等級從10kv到35kv。冷縮短電纜接頭，1kv級選用冷縮短絕緣管作增強絕緣，10kv級選用帶內外半導電屏蔽層的接頭冷縮短絕緣件。三芯電纜終端分叉處選用冷縮短分支套。
冷縮短式電纜附件具有體積小、操作便利、敏捷、無需專用工具、適用范圍寬和產品規范少等長處。與熱縮短式電纜附件相比，不需用火加熱，且在裝置今后挪動或曲折不會像熱縮短式電纜附件那樣出現附件內部層間脫開的危險(由于冷縮短式電纜附件靠彈性壓緊力)。與預制式電纜附件相比，雖然都是靠彈性壓緊力來確保內部界面特性，但是它不像預制式電纜附件那樣與電纜截面一一對應，規范多。
有必要指出的是，在裝置到電纜上之前，預制式電纜附件的部件是沒有張力的，而冷縮短式電纜附件是處于高張力狀態下，因此有必要確保在貯存期內，冷縮短式部件不應有明顯的永久變形或彈性應力松弛，否則裝置在電纜上今后不能確保有滿足的彈性壓緊力，然后不能確保良好的界面特性。
冷縮電纜附件的特點/參數
產品特點
履行規范：IEC 60502、GB/T 12706
全冷縮技術：無需動火及特別工具，也無逐漸套入的麻煩，只需悄悄抽取芯繩，就會依靠本身的彈性回縮，然后緊帖附在電纜上，每種規范可適用多種電纜線徑，對電纜線徑兼容性強。
絕緣牢靠：選用進口液體硅橡膠，確保優秀的絕緣性和高康復彈性，裝置后始終對電纜本體供給安穩耐久的徑向壓力，部分放電量小，與電纜本體同“呼吸”。
密封性好：終端主體配合冷縮短分支手套、冷縮短絕緣管和冷縮短端子密封管；中心接頭選用三層防水密封工藝及優秀的密封性和厭水性，確保附件優秀的彈性密封防潮功能。
裝置簡潔：裝置簡略，操作的技術依賴性低，便于掌握。電纜預處理時，開剝間隔短，裝置空間需要較小。接地方法選用恒力彈簧固定地線，無需焊接或銅綁線，更加快捷，牢靠。
運用廣泛：抗污穢、耐老化、厭水性好、抗電性，耐腐蝕性及抗紫外線性，確保長期使用功能安穩。具有優勝的耐寒功能，特別適用于高海拔區域、冰冷區域、潮濕區域、鹽霧區域及重污染區域。
液態硅橡膠材質首要功能參數
|
序號 |
項目 |
數值 |
測驗依據 |
|
|
絕緣硅橡膠 |
導電硅橡膠 |
|||
|
1 |
硬度邵氏A |
40±5 |
40±5 |
GB531 |
|
2 |
拉伸強度MPa |
≥10.0 |
≥6.5 |
GB528 |
|
3 |
斷裂伸長率% |
≥800 |
≥650 |
GB528 |
|
4 |
抗撕裂強度N/mm |
≥45 |
≥35 |
GB/T529 |
|
5 |
體積電阻率 |
≥5.0×1015 |
≤2.5×10 |
GB 1692 |
|
6 |
介電常數（50MHZ） |
2.8~3.5 |
|
GB1693 |
|
7 |
介電損耗因子 |
≤0.004 |
|
GB1693 |
|
8 |
耐漏電起痕 |
≥1A4.5 |
|
GB6553 |
|
9 |
介電強度KV/mm |
≥26 |
|
GB1695 |
|
10 |
壓縮永久變形 |
≤2% |
|
|
高倍率

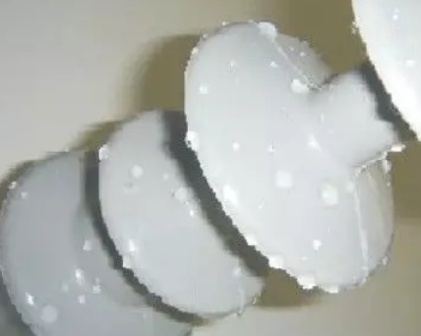

優秀的厭水性
8.7/15kV全冷縮電纜終端

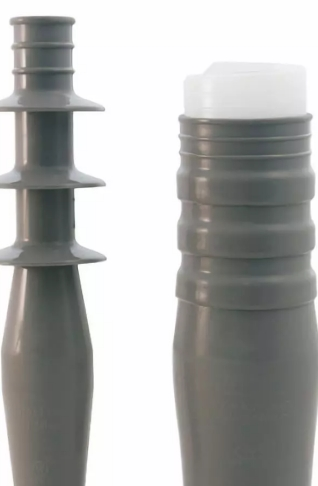

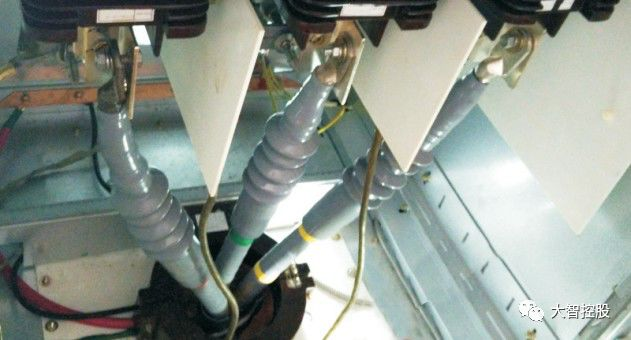

8.7/15kV 冷縮戶內終端

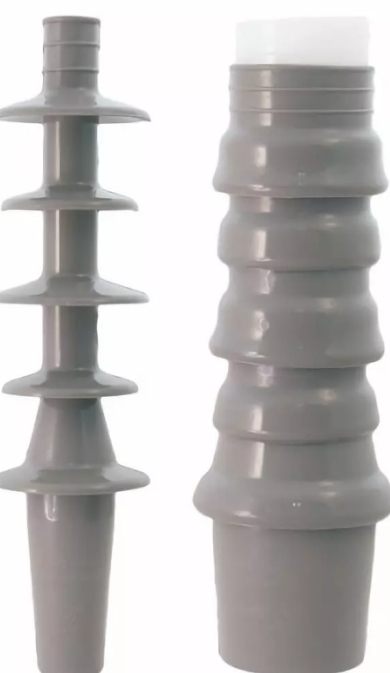

8.7/15kV 冷縮野外終端

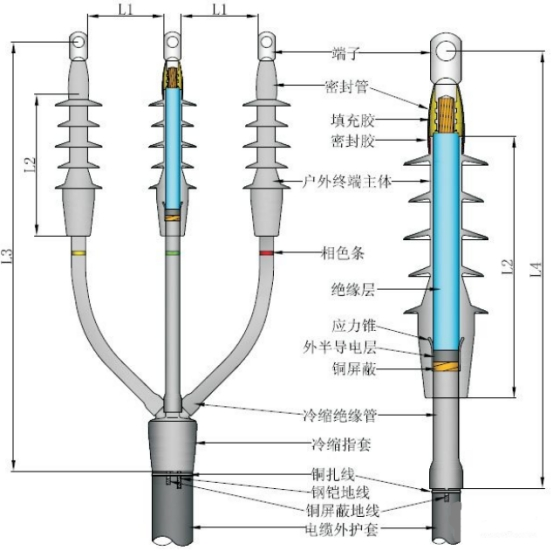

8.7/15kV 冷縮三芯野外終端8.7/15kV 冷縮單芯野外終端
|
L1 |
L2 |
L3 |
L4 |
|
≥200mm （電力規則安全凈距） |
285mm （終端主體尺度） |
600-900mm (標配可調整尺度） |
500-600mm （標配可調整尺度） |
|
L3可以根據現場施工環境適當調整，相應的調整冷縮絕緣管的長度即可。 |
|||
8.7/15KV電纜終端首要實驗參數及規范區分
|
8.7/15KV終端檢測項目及其規范要求 |
|
|
1min野外終端淋雨工頻電壓實驗 |
35KV，未閃絡，未擊穿 |
|
5min工頻耐壓實驗 |
39KV，未閃絡，未擊穿 |
|
部分放電實驗 |
15KV下放電量不大于10pC |
|
恒壓負荷循環電壓實驗（空氣中） |
23kV,導體加熱至（95-100）℃，每一循環為8h，其間加熱5h，冷卻3h，共3次循環 |
|
雷電沖擊電壓實驗 |
95kV，正負極性各10次，未閃絡，未擊穿 |
|
15min溝通耐壓實驗 |
23kV，未閃絡，未擊穿 |
|
野外終端鹽霧實驗 |
11kV,1000h，未閃絡，未擊穿 |
|
戶內終端潮濕實驗 |
11kV，300h，未閃絡，未擊穿 |
|
規范區分 |
|||
|
序號 |
產品名稱 |
類型規范 |
適用電纜結面（mm2） |
|
1 |
8.7/15kV全冷縮戶內終端頭 |
8.7/15kVWLN-3(1)×25-50 |
25-50 |
|
2 |
8.7/15kVWLN-3(1)×70-120 |
70-120 |
|
|
3 |
8.7/15kVWLN-3(1)×150-240 |
150-240 |
|
|
4 |
8.7/15kVWLN-3(1)×300-400 |
300-400 |
|
|
5 |
8.7/15kV全冷縮野外終端頭 |
8.7/15kVWLN-3(1)×25-50 |
25-50 |
|
6 |
8.7/15kVWLN-3(1)×70-120 |
70-120 |
|
|
7 |
8.7/15kVWLN-3(1)×150-240 |
150-240 |
|
|
8 |
8.7/15kVWLN-3(1)×300-400 |
300-400 |
|
8.7/15kV全冷縮中心接頭
8.7/15KV電纜中心接頭首要實驗參數及規范區分
|
規范區分 |
|||
|
序號 |
產品名稱 |
類型規范 |
適用電纜結面（mm2） |
|
1 |
8.7/15kV全冷縮單芯中心接頭 |
8.7/15kVWLJ-1×25-50 |
25-50 |
|
2 |
8.7/15kVWLJ-1×70-120 |
70-120 |
|
|
3 |
8.7/15kVWLJ-1×150-240 |
150-240 |
|
|
4 |
8.7/15kVWLJ-1×300-400 |
300-400 |
|
|
5 |
8.7/15kV全冷縮三芯中心接頭 |
8.7/15kVWLJ-3×25-50 |
25-50 |
|
6 |
8.7/15kVWLJ-3×70-120 |
70-120 |
|
|
7 |
8.7/15kVWLJ-3×150-240 |
150-240 |
|
|
8 |
8.7/15kVWLJ-3×300-400 |
300-400 |
|
8.7/15KV電纜中心接頭首要實驗參數及規范區分
|
規范區分 |
|||
|
序號 |
產品名稱 |
類型規范 |
適用電纜結面（mm2） |
|
1 |
8.7/15kV全冷縮單芯中心接頭 |
8.7/15kVWLJ-1×25-50 |
25-50 |
|
2 |
8.7/15kVWLJ-1×70-120 |
70-120 |
|
|
3 |
8.7/15kVWLJ-1×150-240 |
150-240 |
|
|
4 |
8.7/15kVWLJ-1×300-400 |
300-400 |
|
|
5 |
8.7/15kV全冷縮三芯中心接頭 |
8.7/15kVWLJ-3×25-50 |
25-50 |
|
6 |
8.7/15kVWLJ-3×70-120 |
70-120 |
|
|
7 |
8.7/15kVWLJ-3×150-240 |
150-240 |
|
|
8 |
8.7/15kVWLJ-3×300-400 |
300-400 |
|
|
8.7/15KV中心接頭檢測項目及其規范要求 |
|
|
5min工頻耐壓實驗 |
39KV，未閃絡，未擊穿 |
|
室溫下部分放電實驗 |
15KV下，放電量不大于10pC |
|
恒壓負荷循環電壓實驗（空氣中） |
23kV,導體加熱至（95-100）℃，每一循環為8h，其間加熱5h，冷卻3h，共3次循環 |
|
高溫下部分放電實驗 |
導體加熱至95-100℃，15KV下，放電量不大于10pC |
|
恒壓負荷循環電壓實驗（空氣和水中） |
23kV,導體加熱至（95-100）℃，每一循環為8h，其間加熱5h，冷卻3h，共60次循環。其間30次循環在水中，30次在空中。 |
|
雷電沖擊電壓實驗 |
95kv,正負極各10次，未閃絡，未擊穿 |
|
15min溝通耐壓實驗 |
23kV，未閃絡，未擊穿 |
-
