熱縮套管的外層材料具有絕緣防蝕、耐磨等特點，而內層有低熔點、防水密封和高粘接性等利益，常被運用于線纜等的密封、絕緣和防護。本文具體全面地介紹了熱縮套管選型中需求關注的的首要參數、正確檢測辦法，以及運用注意事項，并舉例介紹怎樣運用Digi-Key網站完結熱縮套管的產品選型。

熱縮套管的外層材料具有絕緣防蝕、耐磨等特點，而內層有低熔點、防水密封和高粘接性等利益，常被運用于線纜等的密封、絕緣和防護。

熱縮套管的首要參數

熱縮套管首要有長度、內徑(ID)、外徑(OD)、壁厚(W)以及縮短率等參數。長度、內徑、外徑和壁厚都比較簡略了解，其間內徑根據熱縮套管的縮短性，可分為出廠內徑、出廠壁厚和加熱修正后內徑和壁厚?？s短率是指出廠內徑和加熱修正后內徑比值。

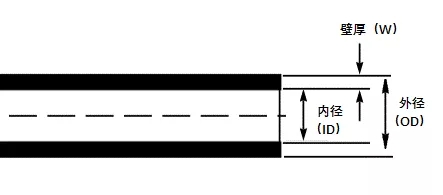

圖1：熱縮套管首要參數

熱縮套管的選型關鍵

怎樣選擇適合的熱縮套管呢？這不僅取決于熱縮套管的標準，跟熱縮套管的縮短比例也有很大聯系。許多客戶會根據熱縮套管的內徑、外徑、壁厚以及縮短率等參數進行選擇，這些參數在Digi-Key網站上都是列出的。

然而許多客戶在選擇的時分，往往疏忽了熱縮套管的縮短性給熱縮套管功用帶來的影響。在熱縮套管受熱以后，標準會產生改動。所認為你的運用選擇一個適合標準的熱縮套管，不是那么簡略。

為了使熱縮套管的絕緣性、防水性、密封性等功用不受到影響，熱縮套管的出廠內徑至少超越所運用物體直徑的20%。二擋熱縮套管加熱修正后，所運用物體內徑至少要比修正后內徑高10%。

列如，TE的RNF-100系列熱縮套管的出廠內徑是1.0”，修正后內徑是0.5”。那合適的運用物體直徑規劃如下：

0.5+0.5 x 10% = 0.55”1-1 x 20% = 0.8”

所以說，最適合的運用物體直徑規劃為0.55—0.8”。

這并非說，底物超越這個規劃不能用，只是影響熱縮套管的功用。比方超越0.8”，在套熱縮套管的時分或許不那么簡略，并且加熱修正后，熱縮套管的絕緣性、防水性等功用會下降。假設低于0.55”，由于修正后的內徑已經是0.5”，會導致密封性下降。

別的，在選擇熱縮套管顏色的時分，記得熱縮套管在膨脹時顏色時會變淺。這也就是說，在運用后熱縮套管的顏色或許跟剛收到時分的顏色稍微有區別，但這不是缺點。Digi-Key網站上也列出了熱縮套管顏色的參數。長度的改換也是一個在運用時需求考慮的因素。

熱縮套管參數的正確檢測

由于熱縮套管的伸縮性和柔軟性，使得其標準檢測起來不太簡略。

內徑 (ID) 檢測
熱縮套管是有伸縮性的，許多人選用傳統的標準檢測辦法，游標卡尺或許會導致熱縮套管拉伸變形然后得到差錯的檢測效果。如下圖所示，在檢測時熱縮套管拉伸變形，然后導致了差錯的內徑檢測效果。

圖2：拉伸導致內徑檢測偏大

為了處理檢測時標準變形的問題，可以用一套已知標準的塞規來處理這個問題。根據熱縮套管的標準，選擇適合的塞規（先用外徑小于熱縮套管內徑的塞規，然后一步步替換標準大的塞規直到標準適合）。需求悄悄緩慢的將塞規塞進熱縮套管，這樣就可以得到正確的熱縮套管內徑標準，即該塞規的外徑。

圖3：運用塞規正確檢測內徑

外徑 (OD) 檢測
檢測熱縮套管外徑時，游標卡尺的外力很或許會導致熱縮套管壓縮，導致檢測效果偏小。如下圖所示：

圖4：壓縮導致檢測外徑偏小

正確檢測熱縮套管外徑的辦法，像檢測內徑相同，塞入適合標準的塞規，很簡單就可以測出熱縮套管的外徑。檢測辦法如下圖所示：

圖5.正確的熱縮套管外徑檢測

壁厚 (W) 檢測：
測出了內徑和外徑，壁厚就很簡略經過以下方式算出來了。
壁厚 W = （OD-ID）/2

以上參數的檢測，均為出廠參數測驗。加熱回復后，這些參數均會產生改動。

長度的縮短率檢測

長度的縮短率檢測就需求對熱縮套管加熱，檢測加熱前以及加熱修正后的長度改動率。長度的改動一般會用一個百分比來檢測表明，這個改動規劃一般在-10%--0%（不是所有的熱縮套管都是這個值）。不過這個改動率可以采納以下公式檢測核算。

長度縮短率 = (L1 - L2) / L2 X 100%

- L1為縮短修正后長度

- L2為縮短前長度

別的，檢測長度縮短率雖然看上去很簡略，或許會由于一些不當操作，導致檢測效果犯錯。比方檢測東西精度不可、熱縮套管加熱不充分導致縮短不完全，這些問題只需求保證加熱完全、檢測東西精度高，就可以處理。此外，熱縮套管在烤箱加熱時簡略黏住，在烤箱加熱時熱縮套管需求用一個鐵絲類的產品避免熱縮套管黏住。

熱縮套管運用注意事項

不要經過拉伸熱縮套管套在線纜或者管子上，由于這或許會導致修正后熱縮套管撕裂。

由于熱縮套管被運用時，有個最小翻開直徑，始終運用指定的最小翻開直徑。不要假定每個批次的產品標準完全一致，可是它始終會滿意指定的最小翻開直徑。

不要假定熱縮套管每次都會縮短到完全修正的標準。有時分熱縮套管會縮短的比指定的修正內徑多一點，可是它仍滿意足夠的縮短標準。

不要把熱縮套管剪得比需求的裝置長度長，由于熱縮套管在修正后會變長。縮短的越多，長度就會變得更長，可以根據數據手冊上長度改動率核算你所需長度。

不要把熱縮套管運用在有尖利邊際的東西上，由于熱縮套管很簡略被刺穿。

要遵從裝置指南，特別是關于溫度的。假設溫度太低，會導致修正不完全；假設溫度太高，會燒壞熱縮套管。

假設你用熱槍來修正管子，有或許會看到一些 皺紋。這是由于受熱不均引起的，但一般不會影響熱縮套管功用。一般建議運用烤箱修正，由于這樣受熱會均勻；或者運用熱搶加熱基板，在基板上修正。

總結

熱縮套管不同的參數具有不同的功用，因此在選料、檢測及運用運用時須注意不同事項。
