一、電纜安裝規劃

單芯電纜三相安裝可分水平安裝、垂直安裝、等邊三角形安裝。水平緩垂直安裝均存在三相互感不等、阻抗不對稱的問題故線路較長時需換位。等邊三角形安裝三相對稱?，F(xiàn)在直埋、排管、電纜溝等長間隔敷設規劃下，一般選用水平或垂直安裝。等邊三角形安裝因施工固定難等其他要素，較少選用。

二、電纜附件固定要求

1、在終端、接頭或轉彎處緊鄰部位的電纜上，應有不少于一處的剛性固定。

2、在垂直或斜坡的高位側，宜有不少于2處的剛性固定。

3、電纜蛇形敷設的每一個節距部位，宜予撓性固定。蛇形轉換成直線敷設的過渡部位，宜予剛性固定。

4、高壓電纜固定夾具。

三、電纜中心接頭

電纜中心接頭分為絕緣中心接頭和直通中心接頭，一般選用整體預制，玻璃鋼防水水外殼。電纜接頭的當?shù)卦O(shè)置專用的電纜接頭工井。接頭工井一般標準是10米或20米長，便于電纜的彈性設備和蛇形敷設。電纜接頭放置在沙袋上固定，施工結束后充沙填埋。

四、電纜附件的終端選擇與聯接

電纜終端一般分為GIS終端、瓷套式終端、干式硅橡膠終端等。在GIS變電站內用GIS電纜終端出線，在敞開式變電站進線構架處用瓷套式終端，在電纜與架空線路相聯接時電纜上鐵塔，選用干式硅橡膠終端。當幾回電纜線路需求T接時，因現在國內還沒有老到的電纜T接頭運用，可建一個T接房，用導線將瓷套式終端或干式硅橡膠終端進行T接。用干式硅橡膠終端進行T接時，應選用硬聯接規劃，防止導線電動力使硅橡膠終端彎曲，構成安全事故和損壞電纜終端。電纜上鐵塔時選用硅橡膠終端，應對電纜及終端選用合理的規劃固定，一般選用絕緣子串將電纜終端拉直固定在鐵塔橫擔的中心。電纜上塔的規劃長處是節約占地面積，作業維護便當。

五、電纜附件避雷器的選型及設備

依據《交流電氣設備的過電壓維護和絕緣協作設計規范》（GB/T 50064-2014）及工程實踐情況，在高壓單芯電纜與鐵塔相連處一般均裝設避雷器。輸電線路用避雷器選擇的一般程序;輸電線路用避雷器的類型含義；交流輸電線路避雷器參數選擇和設備。

六、電纜接地箱的分類、選型

電纜接地箱的分類首要取決于功用型式、電壓等級、相數及接地電纜的橫截面積等。

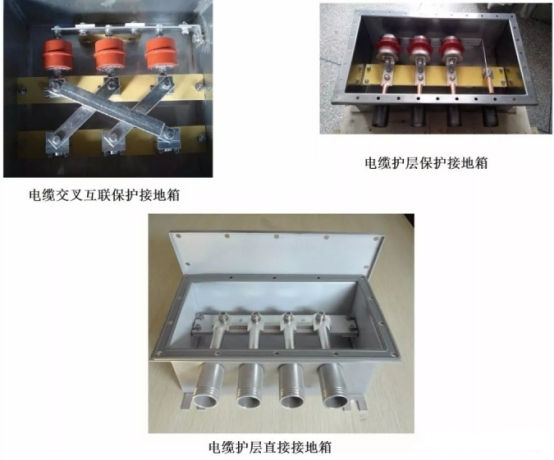

1、按電纜接地箱的功用分為：電纜護層直接接地箱、電纜護層維護接地箱、電纜交叉互聯維護接地箱。電纜護層直接接地箱，內部含有聯接銅排、銅端子等，用于電纜護層的直接接地，內部無需設備電纜護層維護器。電纜護層維護接地箱和電纜護層交叉互聯維護接地箱內含有電纜護層維護器、聯接銅排、銅端子等，用于電纜護層的維護接地，交叉互聯接地箱是用于長間隔電纜分幾段后，絕緣接頭部位的各相金屬護層交叉換位。

2、按電壓等級分：10kV、27.5kV、35kV、48kV、66kV、110kV及220kV等。其間最為常用的是35kV、110kV及220kV。10kV一般是在單芯大平方場合，27.5kV和48kV是在鐵路的電氣體系， 66kV是東北城市電網的場合。

3、按進出電纜的相數分：為單相和三相，在箱體上反映的是兩孔和四孔，依據現場特別性也有其他情況出現，也就是接地電纜的根數有多于4根數的情況。

4、按進出接地電纜的截面分：一般是25、35、50、70、95、120、150、185、240、300毫米平方，原則上體系的作業主電纜電壓等級越高，截面積越大，接地電纜的截面也越大。接地箱進出接地電纜的孔大多數分兩種，小孔包含150平方以下的截面，大孔包含150至300平方的截面。絕緣接頭一般與交叉互聯箱隨同，交叉互聯箱進出的是同軸電纜，外徑很大，選擇大孔無疑。

5、按特別場合運用分：澆注式接地箱、帶放電計數器接地箱、帶刀閘的接地箱等等。

①、澆注式接地箱：箱里澆注樹脂全絕緣全密封免維護，用于浸水場合，易于設備，僅僅分量比慣例要大。

②、帶放電計數器的接地箱：可實現記載接地體系的放電次數，依據次數來供認體系的作業情況。

③、帶刀閘開關的接地箱：便于堵截回路可安全地進行接地體系的電氣檢修。

④、帶浪涌維護器的接地箱：多用于35kV電壓等級以下的電氣體系，意圖是緩釋接地電流對弱電體系的沖擊，讓接地電流漸漸流下，但不常用。

⑤、帶走漏開關的接地箱：多用于15kV電壓等級以下的電氣體系，意圖是對微小接地電流有一個讓流通道，讓慣例的接地電流流經護層維護器，但不常用。

⑥、帶電流監測的接地箱：經過在接地箱中設置各種互感器或傳感器來監測接地電流的作業情況，數據的實時有用抓取是設備的要害。

⑦、智能型電纜接地箱：經過在接地箱中設置各種互感器或傳感器來監測接地電流的作業情況，數據的實時有用抓取并進行網絡發送給監控中心是設備的要害。

七、護層維護器選擇及運用

當電纜導線中有雷擊和操作過電壓沖擊波傳達時，電纜金屬護套會感應產生沖擊過電壓。一端接地的電纜線路可在非接地端裝設維護器，交叉互聯的電纜線路可在絕緣接頭處裝設維護器以捆綁護套上和絕緣接頭絕緣片兩端沖擊過電壓的升高。護層維護器一般設備在電纜線路交叉互聯箱體內和接地維護箱內

（1）電纜附件護層維護器的效果

1捆綁電纜線路金屬護層中的工頻感應電壓

——在電纜線路正常作業情況時，高壓電纜護層維護器出現高電阻情況，堵截電纜金屬護層中的工頻感應電流回路。

2活絡減小電纜線路金屬護層中的工頻和沖擊過電壓

 ——當電纜線路出現接地缺陷、雷電過電壓或內部過電壓導致金屬護層中出現很高過電壓時，護層維護器出現出低電阻導通情況，使得缺陷電流經維護器活絡泄入大地

（2）護層維護器的選擇

1、可沖擊電流效果下的殘壓, 不得大于電纜護層沖擊耐壓電壓被1. 4 所除數值(計入絕緣協作系數) 。

2、可工頻過電壓在5s 效果下, 應能耐受, 不擊穿或損壞。

3、可沖擊電流累積效果20 次后, 維護器不得損壞。

（3）護層維護器的功用

常用殘工比K 來標明護層維護器的維護功用；維護器的殘工比K 愈小, 則維護功用愈好。
