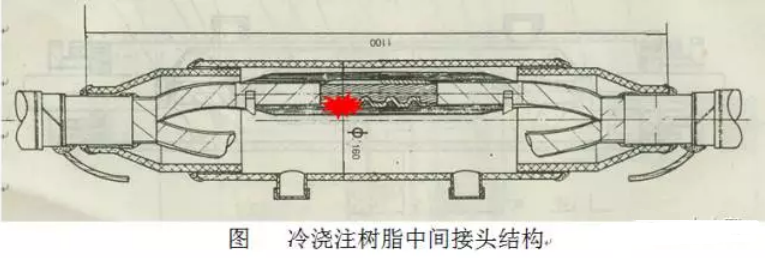

(一)、10kV冷澆注樹(shù)脂中間接頭擊穿
事故原因:
由于中間接頭連管壓接不緊,電阻增大,導(dǎo)電體發(fā)熱溫升過(guò)高,導(dǎo)致絕緣碳化,以至于相間擊穿。
(二)、10kV熱縮電纜附件終端擊穿故障
事故原因:
應(yīng)控管體積電阻率過(guò)低,擊穿故障一般出現(xiàn)于應(yīng)控管以上;
應(yīng)控管體積電阻率過(guò)高,擊穿故障一般出現(xiàn)于應(yīng)控管以內(nèi)。

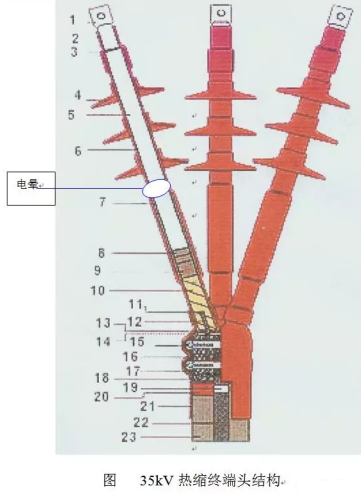

(三)、35kV熱縮電纜附件應(yīng)控管附近電暈
原因分析:
電纜屏蔽未端及應(yīng)控管內(nèi)部由于存在氣隙,在高壓電場(chǎng)下發(fā)生電暈。
(四)、10kV熱縮電纜附件中間頭反應(yīng)力錐處擊穿
事故原因:
由于中間接頭沒(méi)有切削反應(yīng)力錐,連接管與絕緣連接處電場(chǎng)突變,導(dǎo)致?lián)舸?

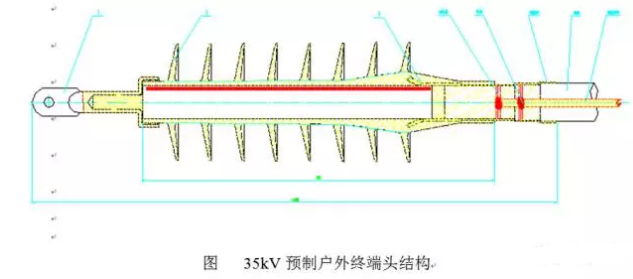

(五)、35kV預(yù)制戶外電纜附件爬穿
事故原因:
由于戶外終端絕緣套內(nèi)孔孔徑過(guò)大,與電纜絕緣過(guò)盈不到1mm,界面壓緊力不夠而爬穿。

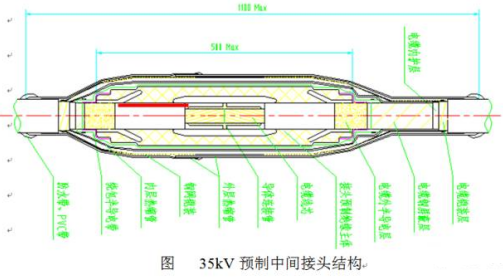

(六)、35kV預(yù)制中間接頭爬穿
事故原因:
由于預(yù)制中間頭半導(dǎo)電層脫碳,加上過(guò)盈量太小,為1mm,導(dǎo)致界面壓力不足,而爬穿。

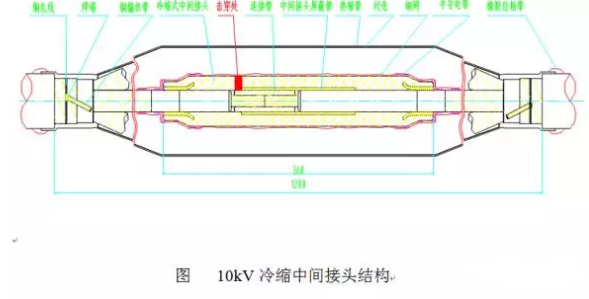

(七)、10kV冷縮電纜附件接頭擊穿
事故原因:
由于連接管壓接后伸長(zhǎng)過(guò)長(zhǎng),安裝尺寸沒(méi)有在中心,而偏向一端,造成連接管脫離屏蔽套,電場(chǎng)無(wú)法改善而擊穿。

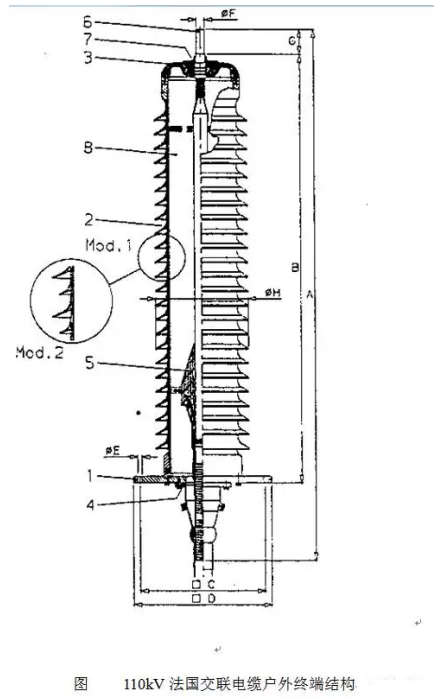

(八)、法國(guó)110kV交聯(lián)電纜戶外終端事故
事故原因:
由于上部密封設(shè)計(jì)不良,造成進(jìn)水,終端受潮短路而擊穿。

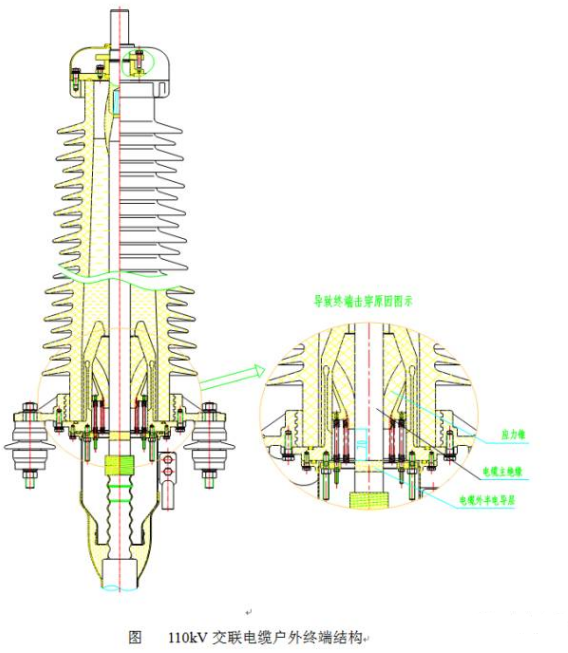

(九)、110kV交聯(lián)電纜戶外終端事故
事故原因:
由于施工時(shí)電纜剝切尺寸弄錯(cuò),絕緣屏蔽多剝掉130mm,結(jié)果使得應(yīng)力錐脫開(kāi)絕緣屏蔽70mm,無(wú)法改善電場(chǎng),而運(yùn)行一年后擊穿。

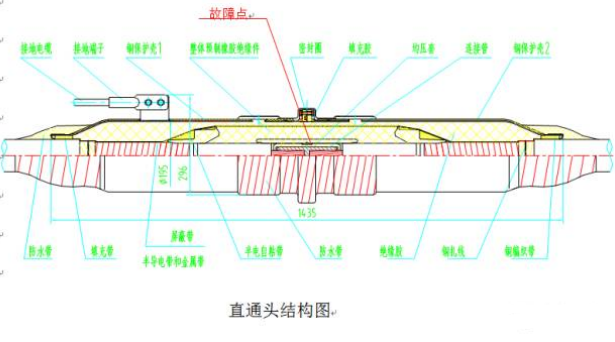

(十)、110kV預(yù)制中間接頭爬穿
事故原因:
由于施工安裝時(shí),箍在接頭連管外的金屬均壓套凹槽中的恒力彈簧尾部沒(méi)有包扎好,造成套入絕緣套時(shí),嚴(yán)重劃傷絕緣套內(nèi)表面形成爬電通道而擊穿。
電話 : 0577-62768889
手機(jī) : 13968770589(高) 18157789885(王)
地址 : 浙江省樂(lè)清市柳市鎮(zhèn)新光工業(yè)區(qū)
聯(lián)系電話
微信掃一掃
