熱縮套管的外層材料具有絕緣防蝕、耐磨等特點，而內層有低熔點、防水密封和高粘接性等優點，常被應用于線纜等的密封、絕緣和防護。本文詳細全面地介紹了熱縮套管選型中需要關注的的關鍵參數、正確測量方法，以及使用注意事項，并舉例介紹如何利用Digi-Key網站完成熱縮套管的產品選型。

熱縮套管的外層材料具有絕緣防蝕、耐磨等特點，而內層有低熔點、防水密封和高粘接性等優點，常被應用于線纜等的密封、絕緣和防護。

熱縮套管的關鍵參數

熱縮套管主要有長度、內徑(ID)、外徑(OD)、壁厚(W)以及收縮率等參數。長度、內徑、外徑和壁厚都比較容易理解，其中內徑根據熱縮套管的收縮性，可分為出廠內徑、出廠壁厚和加熱恢復后內徑和壁厚。收縮率是指出廠內徑和加熱恢復后內徑比值。

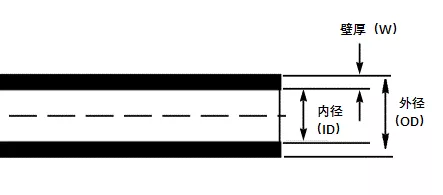

圖1：熱縮套管主要參數

熱縮套管的選型要點

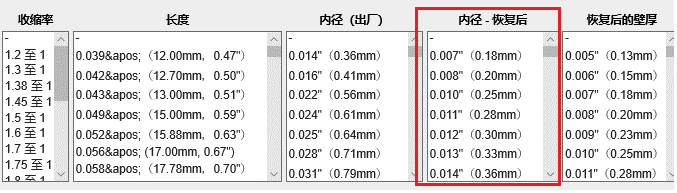

如何選擇合適的熱縮套管呢？這不僅取決于熱縮套管的尺寸，跟熱縮套管的收縮比例也有很大關系。很多客戶會根據熱縮套管的內徑、外徑、壁厚以及收縮率等參數進行選擇，這些參數在Digi-Key網站上都是列出的。

然而很多客戶在選擇的時候，往往忽略了熱縮套管的收縮性給熱縮套管性能帶來的影響。在熱縮套管受熱以后，尺寸會發生變化。所以為你的應用選擇一個合適尺寸的熱縮套管，不是那么容易。

為了使熱縮套管的絕緣性、防水性、密封性等性能不受到影響，熱縮套管的出廠內徑至少超過所應用物體直徑的20%。二擋熱縮套管加熱恢復后，所應用物體內徑至少要比恢復后內徑高10%。

列如，TE的RNF-100系列熱縮套管的出廠內徑是1.0”，恢復后內徑是0.5”。那適合的應用物體直徑范圍如下：

0.5+0.5 x 10% = 0.55”1-1 x 20% = 0.8”

所以說，最合適的應用物體直徑范圍為0.55—0.8”。

這并非說，底物超過這個范圍不能用，只是影響熱縮套管的性能。比如超過0.8”，在套熱縮套管的時候可能不那么容易，而且加熱恢復后，熱縮套管的絕緣性、防水性等性能會降低。如果低于0.55”，由于恢復后的內徑已經是0.5”，會導致密封性降低。

另外，在選擇熱縮套管顏色的時候，記得熱縮套管在膨脹時顏色時會變淺。這也就是說，在使用后熱縮套管的顏色可能跟剛收到時候的顏色稍微有區別，但這不是缺陷。Digi-Key網站上也列出了熱縮套管顏色的參數。長度的變換也是一個在應用時需要考慮的因素。

熱縮套管參數的正確測量

由于熱縮套管的伸縮性和柔軟性，使得其尺寸測量起來不太容易。

內徑(ID)測量
熱縮套管是有伸縮性的，很多人采用傳統的尺寸測量方法，游標卡尺可能會導致熱縮套管拉伸變形從而得到錯誤的測量結果。如下圖所示，在測量時熱縮套管拉伸變形，從而導致了錯誤的內徑測量結果。

圖2：拉伸導致內徑測量偏大

為了解決測量時尺寸變形的問題，可以用一套已知尺寸的塞規來解決這個問題。根據熱縮套管的尺寸，選擇合適的塞規（先用外徑小于熱縮套管內徑的塞規，然后一步步更換尺寸大的塞規直到尺寸合適）。需要輕輕緩慢的將塞規塞進熱縮套管，這樣就可以得到正確的熱縮套管內徑尺寸，即該塞規的外徑。

圖3：使用塞規正確測量?jī)?nèi)徑

外徑(OD)測量
測量熱縮套管外徑時，游標卡尺的外力很可能會導致熱縮套管壓縮，導致測量結果偏小。如下圖所示：

圖4：壓縮導致測量外徑偏小

正確測量熱縮套管外徑的方法，像測量?jī)?nèi)徑一樣，塞入合適尺寸的塞規，很輕易就可以測出熱縮套管的外徑。測量方法如下圖所示：

圖5.正確的熱縮套管外徑測量

壁厚(W)測量：
測出了內徑和外徑，壁厚就很容易通過以下方式算出來了。
壁厚W =（OD-ID）/2

以上參數的測量，均為出廠參數測試。加熱回復后，這些參數均會發生變化。

長度的收縮率測量

長度的收縮率測量就需要對熱縮套管加熱，測量加熱前以及加熱恢復后的長度變化率。長度的變化一般會用一個百分比來測量表示，這個變化范圍一般在-10%--0%（不是所有的熱縮套管都是這個值）。不過這個變化率可以采取以下公式測量計算。

長度收縮率= (L1 - L2) / L2 X 100%

- L1為收縮恢復后長度

- L2為收縮前長度

另外，測量長度收縮率雖然看上去很容易，可能會因?yàn)橐恍┎划?dāng)操作，導致測量結果出錯。比如測量工具精度不夠、熱縮套管加熱不充分導致收縮不徹底，這些問題只需要保證加熱徹底、測量工具精度高，就可以解決。此外，熱縮套管在烤箱加熱時容易黏住，在烤箱加熱時熱縮套管需要用一個鐵絲類的產品防止熱縮套管黏住。

熱縮套管使用注意事項

不要通過拉伸熱縮套管套在線纜或者管子上，因?yàn)檫@可能會導致恢復后熱縮套管撕裂。

由于熱縮套管被應用時，有個最小展開直徑，始終使用指定的最小展開直徑。不要假定每個批次的產品尺寸完全一致，但是它始終會滿足指定的最小展開直徑。

不要假定熱縮套管每次都會收縮到完全恢復的尺寸。有時候熱縮套管會收縮的比指定的恢復內徑多一點，但是它仍滿足最大收縮尺寸。

不要把熱縮套管剪得比需要的安裝長度長，因?yàn)闊峥s套管在恢復后會變長。收縮的越多，長度就會變得更長，可以根據數據手冊上長度變化率計算你所需長度。

不要把熱縮套管應用在有鋒利邊緣的東西上，因?yàn)闊峥s套管很容易被刺穿。

要遵循安裝指南，特別是關于溫度的。如果溫度太低，會導致恢復不完全；如果溫度太高，會燒壞熱縮套管。

如果你用熱槍來恢復管子，有可能會看到一些皺紋。這是由于受熱不均引起的，但一般不會影響熱縮套管性能。一般建議使用烤箱恢復，因?yàn)檫@樣受熱會均勻；或者使用熱搶加熱基板，在基板上恢復。

總結

熱縮套管不同的參數具有不同的性能，因此在選料、測量及應用使用時須注意不同事項。
